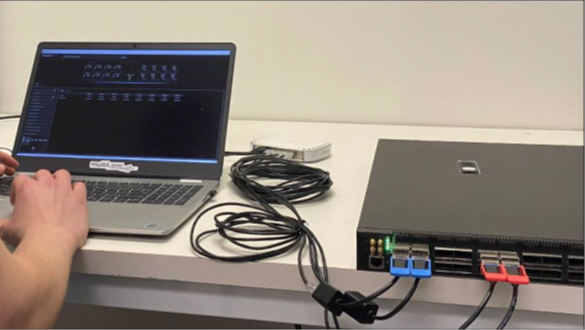

隨著AI的爆發及云服務需求的增長，網絡交換機、網卡等主機的需求也隨之上升，主機的生產測試也變得越來越重要，而端口的測試更為必不可少的部分。按常規的理解，主機端口就是拔插光模塊、DAC來實現主機之間的通信的，生產過程中要是使用光模塊或DAC等產品，生產成本會變得很高同時效率也不優。基于這種情況，行業內開發了專門用于端口測試的電回環模塊（Loopback），這種電回環模塊具有光模塊或DAC的低速協議握手功能，同時完成主機多通道Tx->Rx信號回環，這類模塊不但成本遠低于光模塊或DAC，測試效率也變得更高。
針對不同的網絡交換機或網卡廠商的要求，業內也開發了不同類型的電回環模塊并兼容不同的CMIS版本。針對不同的應用，我們也帶來了不同的電回環模塊。
1. 滿足不同封裝的需求，唐領科技帶來了以下所有封裝的無源電回環模塊以滿足不同端口設計的網絡交換機及網卡。
QSFP+ | SFP28 | CFP | SFP-DD | OSFP |
QSFP28 | SFP56 | CFP2 | QDD | OSFP800 |
QSFP56 | SFP112 | CFP4 | QDD800 | OSFP-XD |
QSFP112 | DSFP | CFP8 |

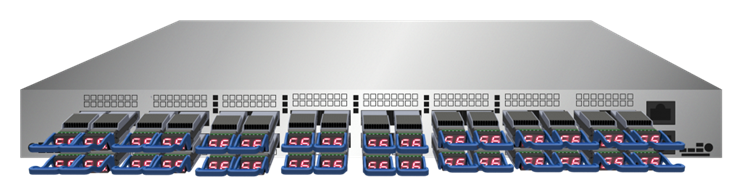

2. 針對需要了解功耗狀況或發熱狀況的主機測試并且模擬光模塊或AEC等發熱，我們可提供不同功耗或帶顯示的電回環模塊，以便實時了解端口發熱排除問題端口，同時可以作為可靠性測試的一個選擇項目。

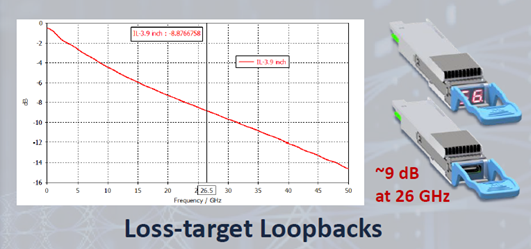

3. 針對DAC應用，可定制開發與DAC損耗匹配的電回環模塊驗證主機端口，可以選擇3db-9dB@26.56Ghz的插損值。
4. 由于LPO模塊的出現，新一代支持LPO的主機也出現，有源電回環模塊可進一步支持并驗證這類主機，由于有源電回環模塊具備了CTLE調整及FFE監控功能，可以在測試過程中用于主機的Rx能力優化，特別在EVT/DVT小批量測試有特別重要的幫助。同時，有源電回環模塊能真實模擬帶不同DSP的光模塊及AEC的工作，更切合實際應用來驗證主機端口。
5. 創造性的帶實時誤碼儀監控功能的有源回環模塊特別適合在生產的可靠性測試來驗證主機端口Tx的性能監控實時誤碼曲線及SNR等相關參數，通過不同FFE的設置來驗證主機端口Rx的可靠性。
6． 針對各種特殊的主機端口測試要求，我們可以按照客戶的封裝、固件、阻抗、損耗、功耗、監控管腳等等要求實現定制開發。
如需要更多的主機端口測試咨詢可以直接聯系深圳市唐領科技有限公司www.nbmagnet.cn 0755-23917251 sales@te-lead.com
