隨著AI和人工智能的迅速發展，主機及模塊的功耗也飛快的上升，互聯及系統供應商必須迎接高功耗所帶來的結構設計和散熱挑戰。QDD作為從400G開始使用的封裝方式已經大量部署，現在800G的需求量也逐步上升，通過廣泛的熱創新提高散熱及冷卻能力，卓越的冷卻能力可讓端口級速率顯著提升并可降低整體系統功耗。如何來驗證QDD的端口結構設計并獲得更優的散熱冷卻，變得極其重要。

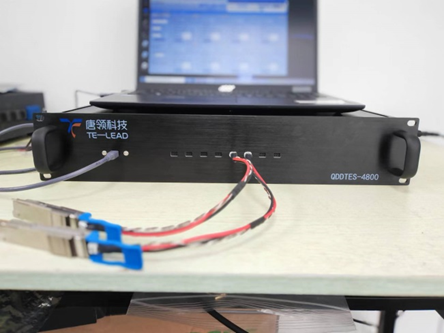

唐領科技根據客戶需求并簡化測試手段導入了QDDTES-4800 QDD熱仿真測試系統，這個系統可以模擬QDD及QDD800的模塊功耗及不同位置的發熱狀況。
這個仿真系統總共支持同時8個模塊的功耗及散熱仿真，每個端口最高可以模擬30W的功耗，這可以同時驗證系統中多個端口的散熱結構設計是否合理。

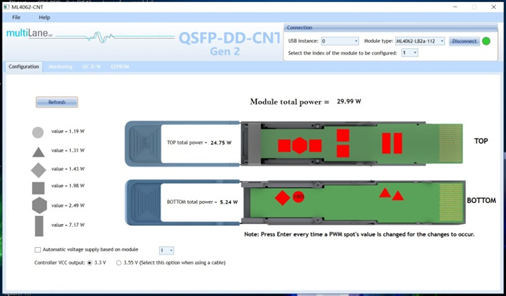

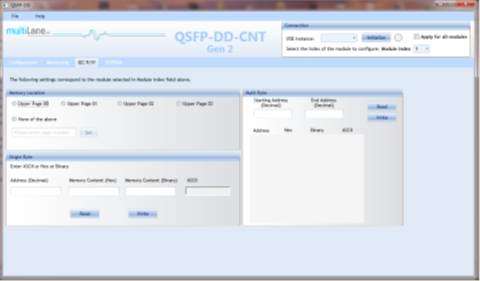

QDDTES-4800自帶GUI，通過前端線纜的I2C pin腳對thermal load進行多個功耗點的設置，從而改變各個點的發熱狀態。
熱仿真系統還可以實時監控電流、電壓及多點位置隨時間變化的溫度曲線，這些功能讓設計驗證人員快速了解自己的散熱和結構設計狀況，并快速優化功耗。
除了QDD封裝的熱仿真系統，我們還有OSFP-XD封裝的熱仿真測試系統，在不久的將來將推出1.6T的熱仿真系統。
