CISC UHF RFID標簽性能測試儀
- 類別：UHF RFID測試系統 - 品牌：唐領科技

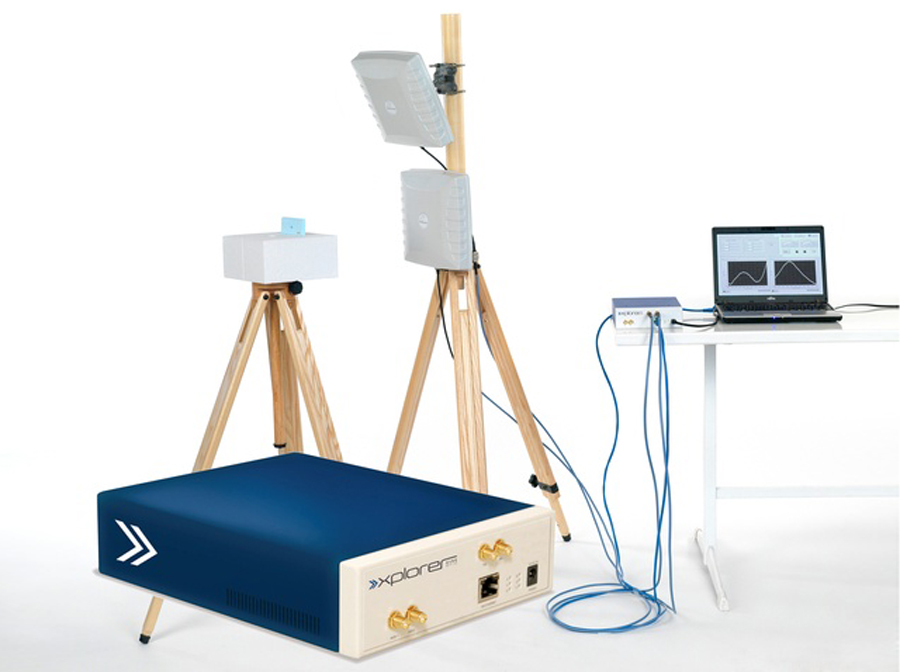

CISC RFID Xplorer是一個UHF RFID性能測試產品，它的研發是為了能簡單用于標簽頻率的靈敏度，通信范圍和反向散射功率的測量以及測試UHF RFID 讀寫器。設備能在500MHz－1.3GHz頻率范圍內任意操作。在性能測試方面，測量速率可低至1s/頻率。
傳遞標簽的主要特征
? 讀取范圍 VS 頻率
? 反向散射 VS 頻率
? 最低標簽激活電場VS 頻率

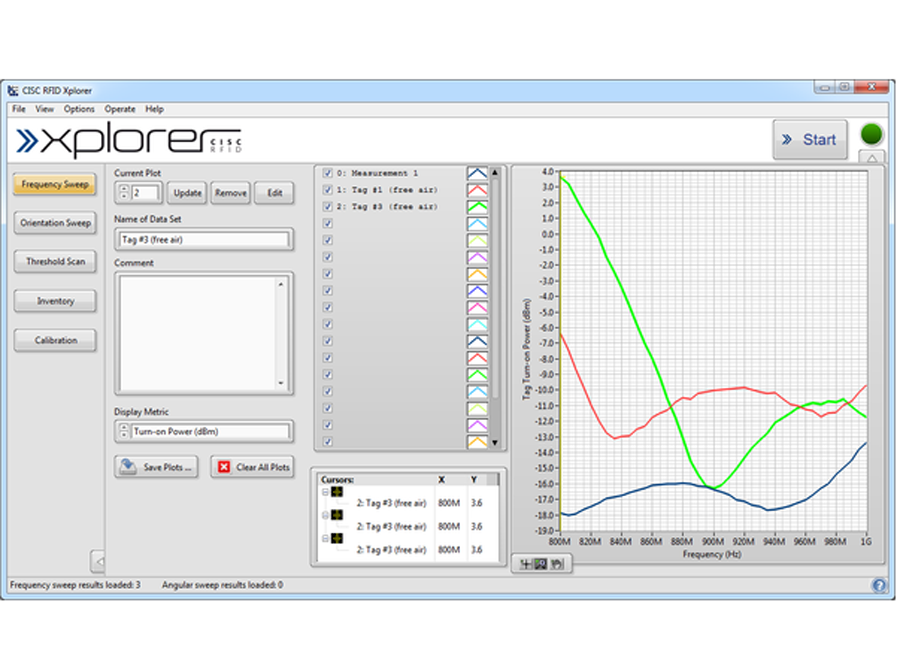

? 最低標簽激活功率VS 頻率
? 標簽反向散射功率VS頻率
? RCS差值VS頻率

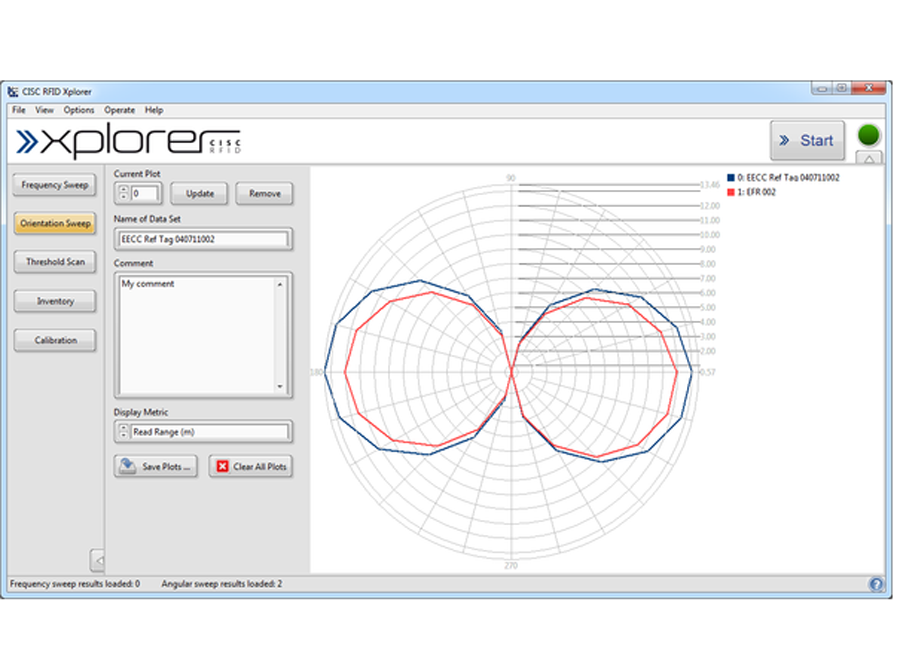

? 角靈敏度－標簽輻射圖測量
標簽訪問測試
? 讀寫內存測試
? 支持用戶自定義命令，包括加密套件
多個標簽的分析
? 區域內所有標簽列表
? 分析選出來的標簽
? 對比多個標簽的性能
參數 | 簡稱 | 最小值 | 型號 | 最大值 | 單位 |
頻率范圍 | fbase | 800 | 1000 | MHz | |
可擴展頻率范圍 | fext | 700 (500) | 1100 (1300) | MHz | |
頻率步長 | fstep | 100 | kHz | ||
基準頻率 | TCXO | 2.5 | Ppm | ||
系統傳輸功率(頻帶是800MHz-1000MHz) | ERP | 2(33) | W(dBm) | ||
傳輸功率分辨率 | Pstep | 0.1 | dB | ||
測量精度 | Pacc | 0.5 | dB | ||
接收機靈敏度 | PRX | －90 | dBm | ||
發射天線增益 | GTX | 4 | dBi | ||
發射天線極化 | RHCP或線性 | ||||
接收天線增益 | GRX | 4 | dBi | ||
接收天線極化 | LHCP或線性 | ||||
一個測量步驟的時間（命令速率） | tstep | 65 | Ms | ||
主機重量 | 1.3 | Kg | |||
主機尺寸 | W*L*H | 160*205*50 | Mm | ||
| 1.1 | CISC-XPL-HW-000001-V04 | CISC RFID Xplorer 200 |
| 1.2 | CISC-XPL-HW-000002-V02 | RHCP Patch Antenna, 800 - 1000 MHz, 5 dBi |
| 1.3 | CISC-XPL-HW-000003-V02 | LHCP Patch Antenna, 800 - 1000 MHz, 5 dBi |
| 1.4 | CISC-XPL-HW-000004-V01 | Adapter for mounting of one patch antenna |
| 1.5 | CISC-XPL-HW-000005-V01 | RF cable (3m SMA-N, blue, high shielding) |
| 1.6 | CISC-XPL-HW-000006-V01 | Transportation case for RFID Xplorer |
| 1.7 | CISC-XPL-HW-000009-V01 | Reference tag including calibration data; Frequency band 800 MHz to 1GHz; resolution 5 MHz |
| 1.8 | CISC-XPL-HW-000016-V01 | Licensing USB-stick (CodeMeter CmStick/T) |
| 1.9 | CISC-STD-HW-000002-V03 | Laptop with Gbit Ethernet LAN + WLAN + Core i7 + SSD |
| 1.10 | CISC-XPL-HW-000020-V01 | Shipment packaging for transport case Xplorer |
| CISC RFID Xplorer - Tag performance tester add-ons | ||
| 2.1 | CISC-XPL-SW-000001-V02 | CISC RFID Xplorer UHF ISO/IEC 18000-63 (Type C) / Gen 2 Software for automated tag performance test measurements |
| 2.2 | CISC-XPL-SW-000004-V01 | CISC RFID Xplorer software extension for tag - TID inventory, user commands, read and write memory tests |
| 2.3 | CISC-XPL-SW-000002-V01 | CISC RFID Xplorer UHF ISO/IEC 18000-63 (Type C) / Gen 2 angular tag sensitivity performance measurement software |
| 2.4 | CISC-XPL-HW-000008-V01 | Antenna mast and DUT support for bistatic setup |
| 2.5 | CISC-XPL-HW-000055-V01 | CISC Turntable |
