QDDTES-4800光模塊熱仿真系統
- 類別：其他 - 品牌：唐領科技

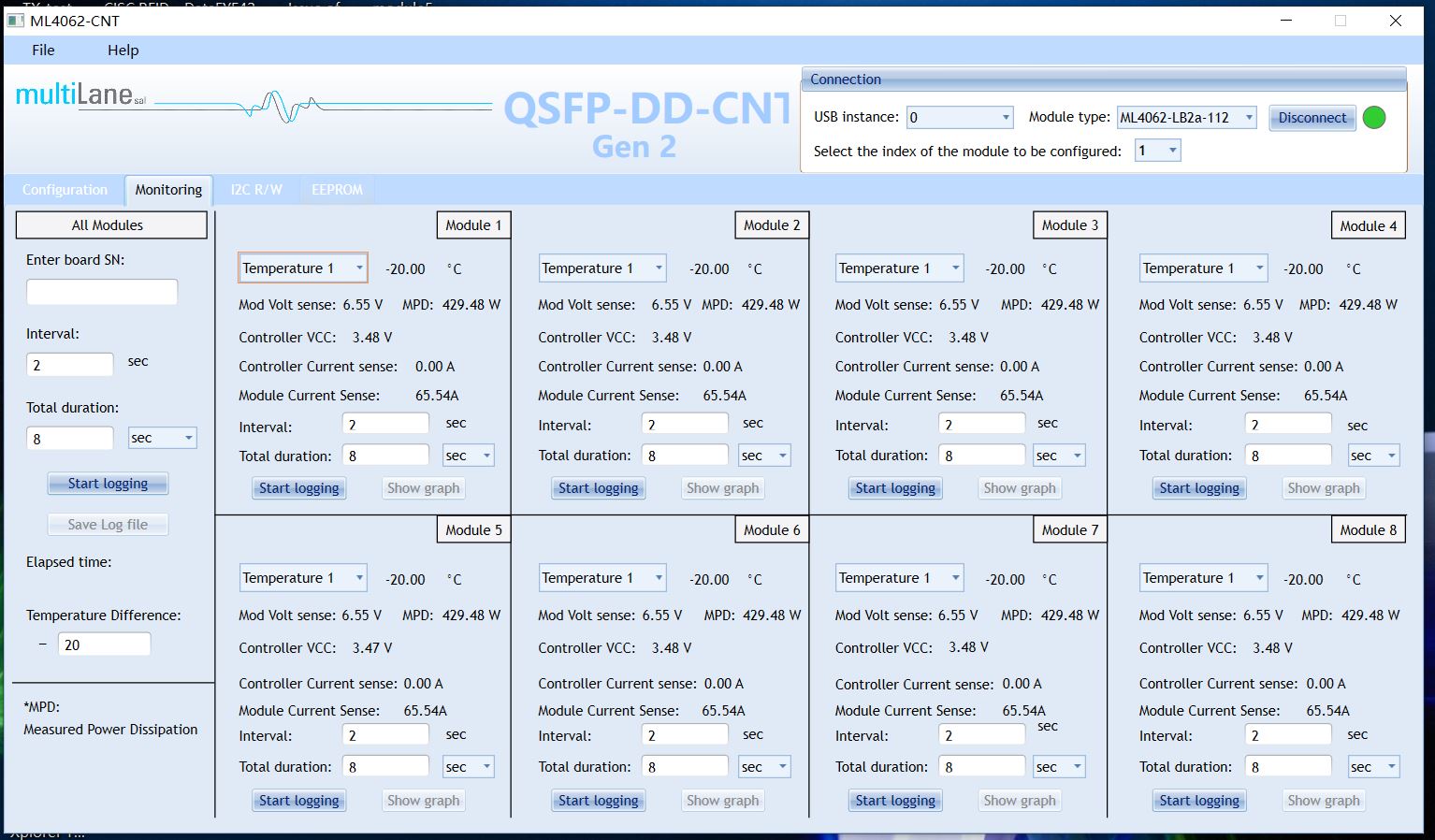

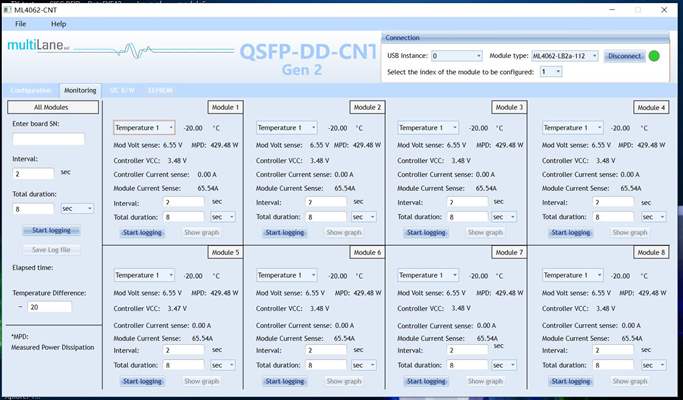

QDDTES-4800可控制QDD及QDD800的Thermal load回環的熱仿真系統，這個系統有相應的Windows GUI來讀寫Thermal Load回環的寄存器，改變Thermal Load回環的功耗及溫度分布模擬真實的光模塊功耗及溫度變化。
主要特點
l 支持最多8個thermal load回環同步監控
l 支持總共最高150W
l 支持最高單端口30W
l 每個端口均有電流傳感器
l 通過GUI控制寄存器調整功耗及溫度變化
l 可導入用戶自定義MSA
應用領域
l 光模塊散熱材料設計及驗證
l QDD/QDD800機械件散熱分布設計及驗證
l 交換機端口結構及散熱設計及驗證
參數 | 規格 |
電源 | 110V/220V 50/60Hz |
尺寸 | 45CM(L)*35CM(W)*9CM(H) |
支持Thermal load數量 | 8個 |
單端口最大功率 | 30W |

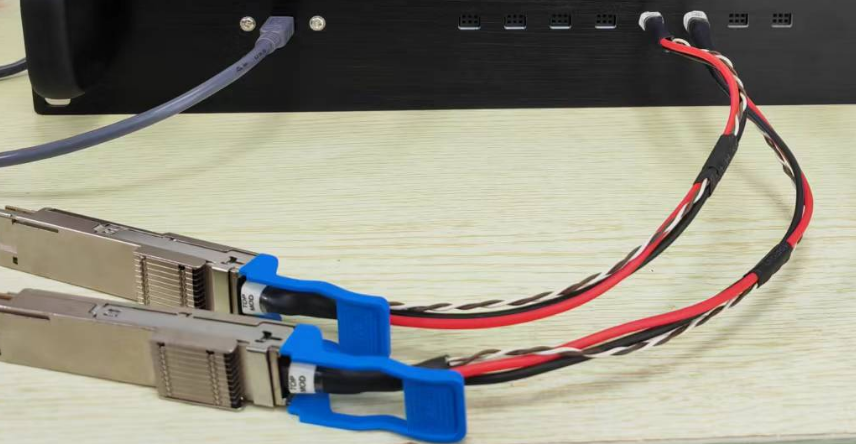

支持ML4062-TL1、ML4062-TL2a-CON及ML4062-LB2a-112-CON等thermal load回環模塊。根據不同的thermal load回環模塊，QDDTES-4800可通過I2C用軟件更改寄存器來獲得所需功耗

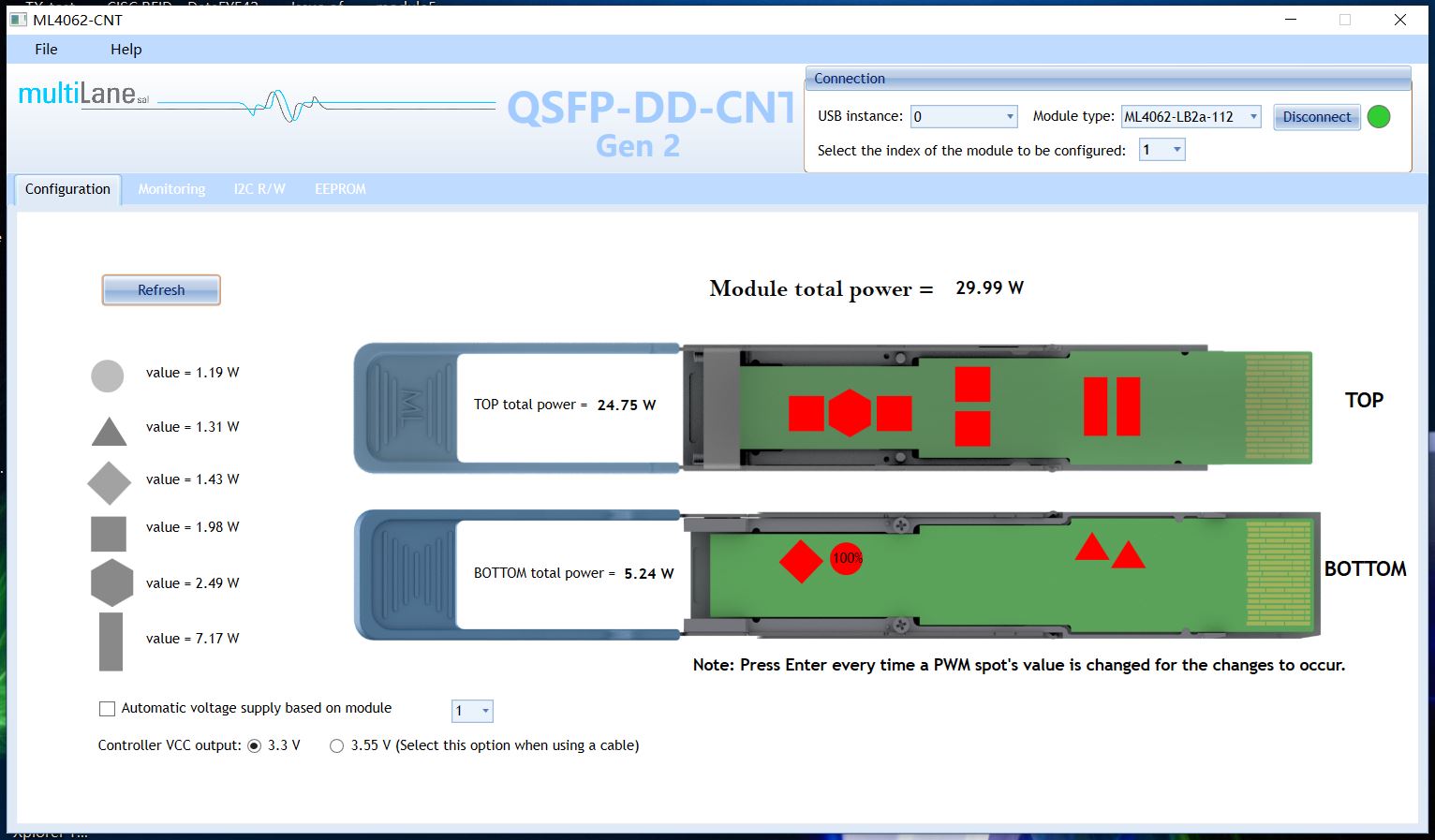

這個產品最大特點是可以探測電流、電壓以及可設置模塊10個不同位置的發熱來模擬不同廠家的光模塊發熱，同時還有溫度傳感器可以監控溫度變化。
型號 | 描述 |
QDDTES-4800 | QDD模塊熱仿真系統 |
ML4062-TL1 | QDD光通信測試回環（16W熱負載） |
ML4062-TL2a-CON | QDD光通信測試回環（23.4W熱負載） |
ML4062-LB2a-112-CON | QDD800光通信測試回環（30W熱負載2a型） |
ML4062-LB2b-112-CON | QDD800光通信測試回環（30W熱負載2b型） |
