IQnfc+ NFC測試系統
- 類別：NFC測試系統 - 品牌：唐領科技

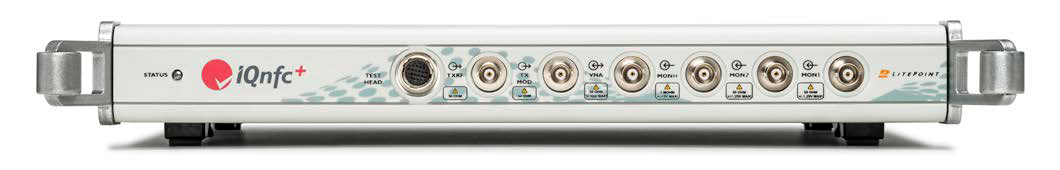

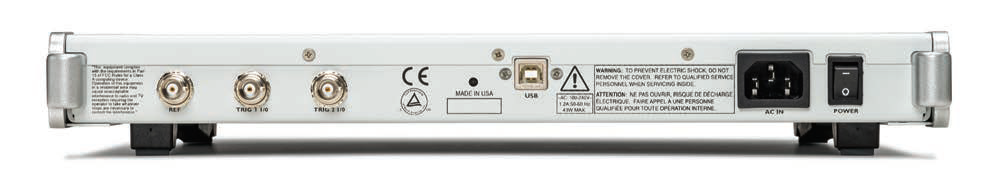

IQnfc+ NFC測試系統
近場通信（NFC）借助磁場感應技術，實現兩臺近距離電子設備之間的點對點無線通信。該技術應用范圍廣泛，涵蓋電子商務、Wi-Fi 與藍牙 ? 配對，以及設備間的短距離數據交互等場景。憑借易于部署、安全性高且成本低廉的特性，NFC 技術已逐漸普及，并被集成到各類消費電子設備中。
隨著支持 NFC 功能的設備數量不斷增加，制造商需確保其產品性能能夠?yàn)橛脩魩?lái)良好體驗。鑒于 NFC 技術應用范圍廣泛，且在各行業中均有創新性的關鍵應用，設備故障可能引發一系列廣泛影響。因此，在生產過程中對該技術進行測試，以保障產品質量，已成為一項必要舉措。
一種低成本的解決方案是采用 “黃金被測設備（golden DUT）”（或 NFC 參考標簽）方式，進行 “合格 / 不合格（go/no-go）” 功能測試。然而，這種方法無法反映支持 NFC 功能設備的質量水平：既無法提供故障原因相關信息，也無法檢測出性能臨界的設備。而通過增加射頻（RF）參數測試，可獲取關鍵的生產指標，為質量監控工作提供支持。
LitePoint NFC 測試解決方案專為測試所有 NFC 設備、組件及產品的物理層而設計，適用于設計驗證與生產制造兩大場景。這是一套結構緊湊且堅固耐用的 NFC 測試系統，同時針對生產線與實驗室環境進行了優化。
IQnfc + 是一款符合標準的測試儀，支持 NFC 論壇（NFC Forum）與 EMVCo 的模擬測試用例。該設備設置簡單、操作便捷，配備預定義測試套件（含即開即用型軟件與標準測試線圈），大幅簡化了 NFC 標準測試的設置流程，實現快速且經濟的測試。

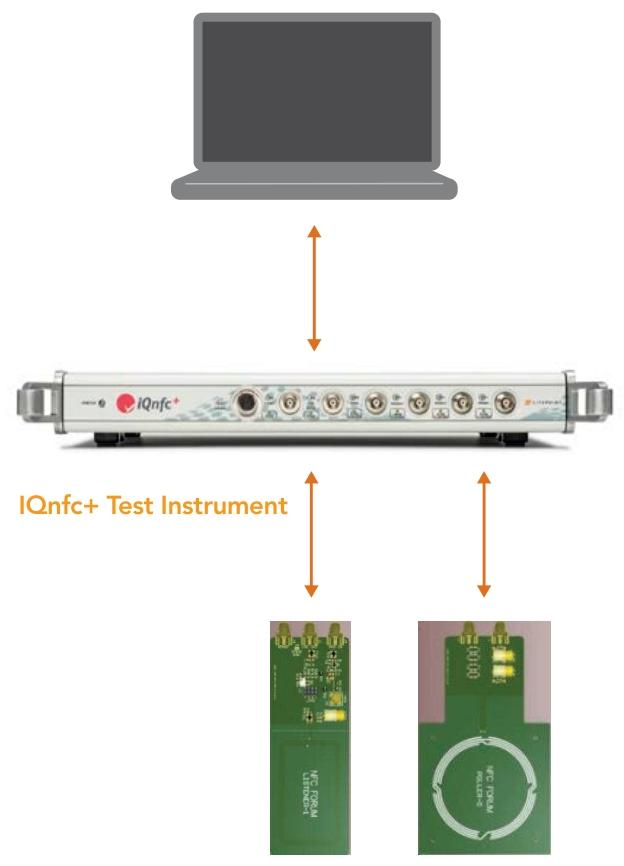

LitePoint NFC 測試系統由兩大組件構成：測試儀器與測試線圈。測試儀器包含分析儀、NFC 收發器等主要 NFC 測試功能模塊，可與外部計算機通信，實現數據傳輸與信號處理；同時，該系統還能控制測試頭的運行。測試頭由天線線圈與調諧電路組成，是與被測設備（DUT）進行通信的接口，可安裝在定制測試夾具或LitePoint標準測試夾具中。LitePoint測試夾具能穩固固定各類標準線圈與被測設備，確保定位精準、可重復，且操作便捷，在研發階段尤為實用。
IQnfc + 支持所有主流 NFC 標準，并能仿真發起端（又稱 PCD，即探測設備）與目標端（又稱 PICC，即監聽設備）兩種模式。下表匯總了該設備支持的標準測試范圍。LitePoint 提供即開即用型軟件，可助力完成測試線圈校準、執行測試計劃，并為 EMVCo 與 NFC 論壇定義的所有模擬測試用例生成測試報告。
IQnfc+ 標準支持情況
NFC 論壇標準（NFC Forum） | ISO 標準（ISO Standard） | 發起端（Initiator） | 目標端（Target） |
NFC A | 14443A（EMVCo） | 支持（X） | 支持（X） |
NFC B | 14443B（EMVCo） | 支持（X） | 支持（X） |
NFC F | 18092（FeliCa） | 支持（X） | 支持（X） |
NFC 點對點（NFC P2P） | 18092 點對點（18092 peer to peer） | 支持（X） | 支持（X） |

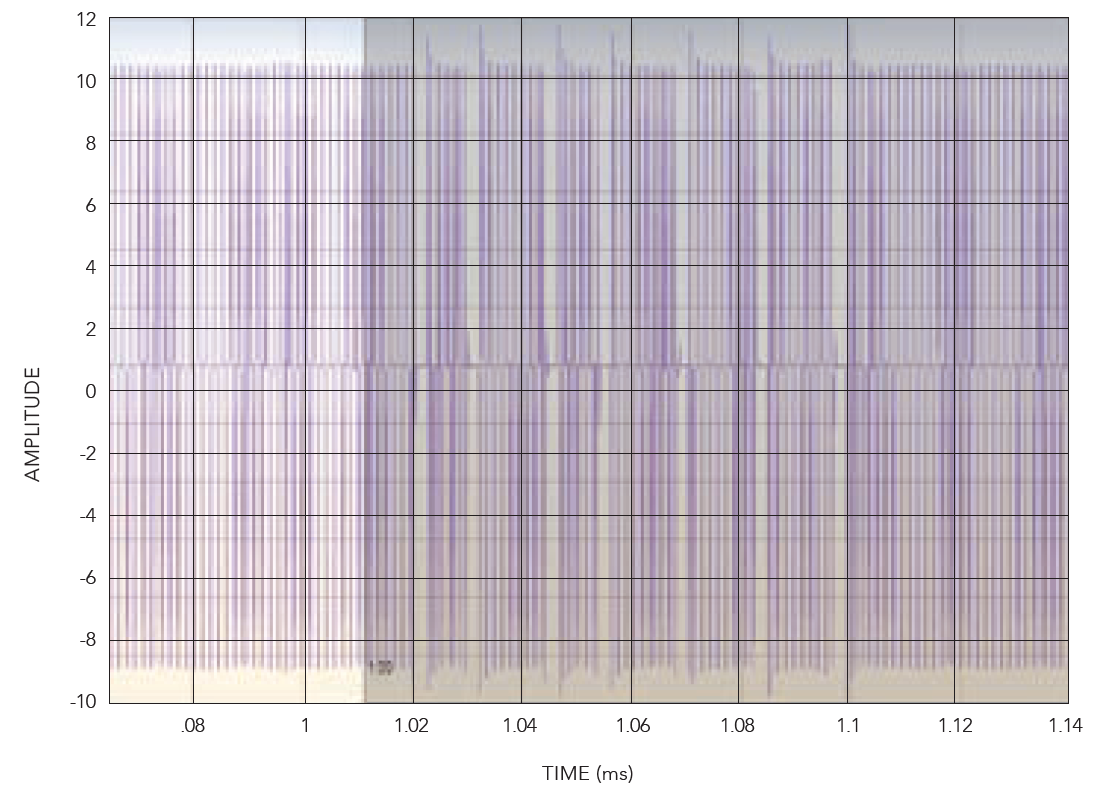

測量項目 | 數值 | 單位 |
場強（Field Strength） | 4.39 | A/m |
數據速率（Data Rate） | 105.94 | kBPS |
調制指數（Modulation Index） | 99.93 | % |
調制深度（Modulation Depth） | 99.96 | % |
頻率誤差（Freq Error） | -0.45 | Hz |
T1（脈沖下降與關閉時間）（T1 (pulse fall and off time)） | 2.40 | us |
T2（脈沖關閉時間）（T2 (pulse off time)） | 1.95 | us |
T3（脈沖上升時間）（T3 (pulse rise time)） | 0.13 | us |
T4（脈沖 60% 調制上升時間）（T4 (pulse 60% modulation rise time)） | 0.09 | us |
T5（本地脈沖下降間隔時間）（T5 (time between pulse fall local)） | 0.12 | us |
更多詳細參數未能羅列，有興趣的朋友可聯系深圳唐領科技有限公司索取相關資料。
設備參數
分析儀
參數（Parameter） | 端口（Ports） | 數值（Value） |
最大輸入電壓（Max input voltage） | MON1、MON2 | 2Vpp，最大 ±1V |
MONH | 30Vpp，最大 ±15V | |
輸入電壓精度（Input voltage accuracy） | MON1、MON2 | ±5% 50 Vpp至 2 Vpp，±25 mV至±1 V |
MONH | ±5% 700 mVpp至 30 Vpp，±350 mV至 ±15 V | |
頻率范圍（Frequency range） | MON1、MON2、MONH | 12 至 20 MHz |
頻率精度（Frequency accuracy） | MON1、MON2、MONH | <±8ppm（@ 13.56 MHz <±100 Hz） |
量化位數（Quantization） | MON1、MON2、MONH | 14 bits |
雜散（非諧波）（Spurious (non-harmonic)） | MON1、MON2、MONH | < -60 dBc |
輸入回波損耗（Input return loss） | MON1、MON2 | >15 dB |
輸入阻抗（Input impedance） | MON1、MON2 | 50 ohms |
MONH | 1 Mohm || 15 pF |
發射器
參數（Parameter） | 端口（Ports） | 數值（Value） |
輸出電壓范圍（Output voltage range） | TXRF | 0.2 至 20 Vpp （re：50 ohms） |
TXMOD | 脈沖幅度（Pulse Amplitude）：0 至 5.5 V（re：50 ohms）；脈沖偏移（Pulse Offset）：-2 至 + 3 V（re：50 ohms） | |
輸出功率 1 分貝壓縮點（Output power P1 dB） | TXRF | >30 dBm |
輸出電壓精度（Output voltage accuracy） | TXRF、TXMOD | 相對于設定值 ±10% |
輸出電壓分辨率（Output voltage resolution） | TXRF | 0.25 dB |
TXMOD | 1 mV | |
輸出回波損耗（Output return loss） | TXRF | >23.1 dB |
輸出阻抗（Output impedance） | TXRF、TXMOD | 50 ohms |
頻率范圍（Frequency range） | TXRF | 13.56±0.01 MHz |
頻率精度（Frequency accuracy） | TXRF、TXMOD | <±8ppm（<±100 Hz@ 13.56 MHz） |
頻率分辨率（Frequency resolution） | TXRF | 10 赫茲（Hz） |
雜散（Spurious） | TXRF | < -60 dBc（13.56±2 MHz） |
NFC測量規格
參數（Parameter） | 端口（Ports） | 數值（Value） |
標準（Standard） | - | ISO14443A/B、ISO18092、EMVCo、FeliCa、NFC A/B/F/P2P |
工作模式（Operation mode） | - | 目標端（Target）與發起端（Initiator）仿真 |
數據速率（Data rate） | - | 支持多種 NFC 數據速率分析，包括 106、212、424 和 848 千位 / 秒 |
場強（Field strength） | - | 測量載波場強（被測設備作為發起端）；相對測量，取決于被測設備與位置，且與諧振器及品質因數（Q）選擇相關 |
頻率精度（Frequency accuracy） | - | 測量被測設備頻率誤差（被測設備作為發起端）；<±100 赫茲（Hz） |
目標端幀延遲時間（Target frame delay time） | - | 測量被測設備響應時間（被測設備作為目標端）；測試儀誤差貢獻 <±20 納秒 |
調制深度 / 指數 / 時序曲線（Modulation depth/index/timing profile） | - | 測量波形形狀（被測設備作為發起端與目標端）；相對測量，取決于被測設備、位置、諧振器及品質因數（Q）選擇 |
過沖（Overshoot） | - | 上升沿與下降沿后的過沖；<±0.5% |
上升時間與下降時間（Rise and Fall time） | - | 按標準定義測量上升時間與下降時間；<±2 / 截止頻率秒（seconds） |
接收靈敏度（Rx sensitivity） | - | 最小可檢測場強（被測設備作為發起端與目標端）；相對測量，取決于被測設備、位置、諧振器及品質因數（Q）選擇 |
有效載荷數據（Payload data） | - | 提供接收的有效載荷數據結果（被測設備作為發起端與目標端） |
循環冗余校驗（CRC）錯誤（CRC error） | - | 提供循環冗余校驗錯誤結果（被測設備作為發起端與目標端） |
選型清單
編碼（Code） | 產品（Product） |
0100-INFC-003 | IQnfc + 測試系統，支持基于標準的 NFC 論壇和 EMVCo 模擬測試用例 |
0300-INFC-001 | 高級 NFC 測量套件，包含：?用于數據包分析的高級測量套件?FeliCa（NFC-F）分析套件?NFC 讀卡器模式分析套件 |
0150-6010-006 | NFC 附件套件，包含 1 個 NFC 論壇探測端 0（發起端）矩形線圈和 2 根 SMA 轉 BNC 電纜 |
0150-6010-008 | NFC 附件套件，包含 1 個 NFC 論壇監聽端 1（目標端）矩形線圈和 2 根 SMA 轉 BNC 電纜 |
0150-INFC-005 | IQnfc + 附件套件，包含 NFC 論壇探測端 0 標準線圈、NFC 論壇監聽端 1 標準線圈、5 根 SMA 轉 BNC 電纜，以及用于標準測試線圈的定制測試定位夾具（可在 x、y、z 軸方向輕松移動） |
0150-INFC-003 | EMVCo 測試套件，包含 2 個標準測試線圈（PCD 和 PICC）和 5 根 SMA 轉 BNC 電纜 |
