產品概述

CCBT消費類高速傳輸線測試儀，能夠測量2Gbps-29Gbps任何高速傳輸線的眼圖特性，支持USB4 GEN3/2、DP2.1、HDMI2.1等及更低版本傳輸線，可選擇U4 GEN2/3 TP3、UHBR20_DPTx-TP3、HDMI21_FRL_12G_TP2等測試模板。CCBT可以測試無源有源銅纜及AOC，當在有源模式下可以監控總功耗是否符合規范。多通道并行測量，眼圖掃描速度5秒以內。

主要特點

l  眼圖測量功能眼高、眼寬、模板余量等

l  內置各種協議規范測試眼圖模板

l  支持1-8通道同時測量

l  每通道獨立Tx FIR及Rx CTLE+DFE并且用戶可根據不同傳輸線規范標準自行選擇Preset及CTLE、DFE

l  支持2Gbps-29Gbps的高速無源有源傳輸線測量

l  內置CDR可生產任何碼型的眼圖并計算測量值

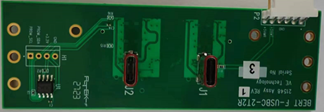

l  快速拔插測試夾具無需多余射頻線纜

l  傳輸線中非高速銅纜的快速通斷測量

l  無源及有源ACC單頻點插損（IL@XGHz）測量

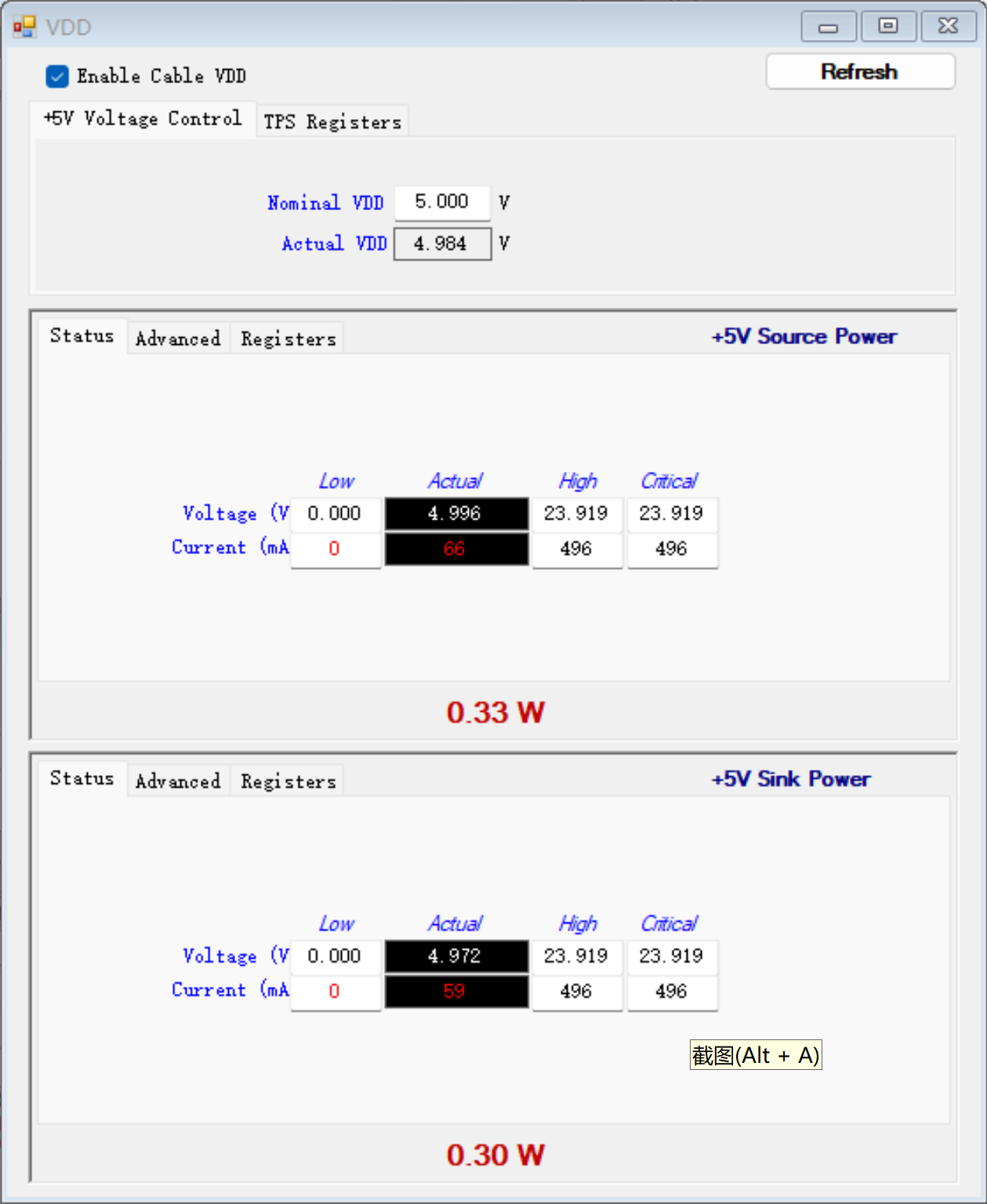

l  有源銅纜及AOC功率監控

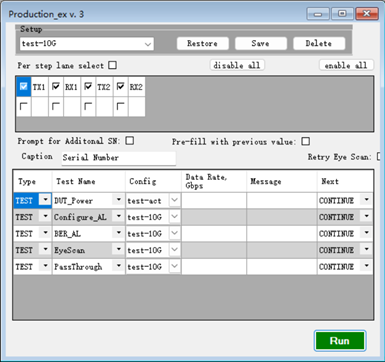

l  可根據不同測試板塊的需求生成適合不同用戶需要的生產測試模型

應用領域

l  Type C、HDMI、DP、USB、Thunderbolt等無源有源消費類傳輸線生產測試

l  QSFP28、SFP28等無源有源數通傳輸線及光模塊生產測試

l  PCIe3.0/4.0、SlimSAS、Occulink等無源傳輸線生產測試

l  USB、DP、HDMI等主機物理層眼圖掃描

l  高速背板快速測量

l  高帶寬模擬器件（如射頻驅動、TIA等）眼圖快速測量測試夾具自適應

軟件可拓展性

由于這是專門為生產測試而設計的測試儀，其軟件靈活多變，如可根據用戶需求加入有源銅纜通道焊接錯位、通道開短路等特殊功能。用戶需要設置公司內部的用戶界面，可以提供相應的API、DLL或SDK文件用于二次開發。

硬件可拓展性

l  可拓展DC電阻測量

為了不影響高速信號完整性，CCBT專門開發一塊拓展測試板用于無源線纜的DC電阻測量確認DC電阻的規范性。

l  可拓展Emarker讀取及芯片均衡調整功能

根據用戶需求，CCBT可拓展Emarker讀取功能確認Type C或USB傳輸線的PD狀況，同時針對某些類型Emarker芯片，我們軟件可以通過Emarker訪問Redriver芯片進行均衡的調整，這個特別有利于部分邊緣產品的均衡測試調整。可根據用戶需求拓展AOC中RSSI監控功能。

l  可拓展傳輸線類型

可拓展任意速率范圍內的傳輸線種類測試，只需設計并更換夾具及更新行業協議標準，如Camera link、MIPI、SDI等，可以根據用戶需求進行相應拓展軟硬件開發。
