產品概述

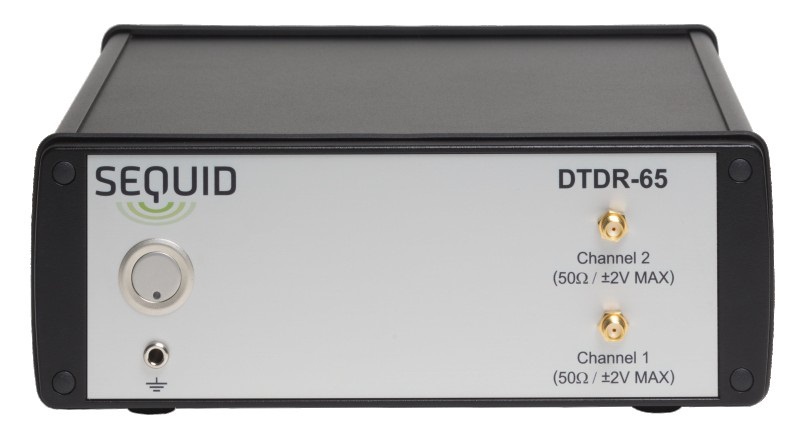

Sequid DTDR-65 專為極致穩定而優化。憑借先進的時間基準生成技術與獨家校正算法，它在垂直與水平穩定性上達到通常只有高端價位設備才具備的性能。更獨特的是，DTDR-65 在寬溫范圍內無需重復校準即可保持該穩定性，堪稱業界唯一。

特點：

• 上升時間 35 ps（20 %–80 %）

• 帶寬 10 GHz

• 抖動極低（< 500 fs）

• 真差分 TDR

• 出廠全校準（OSLT）

• 超高穩定性，減少重復校準

• 內置 ESD 保護（選配）

• 支持電池供電（選配）

一般應用：

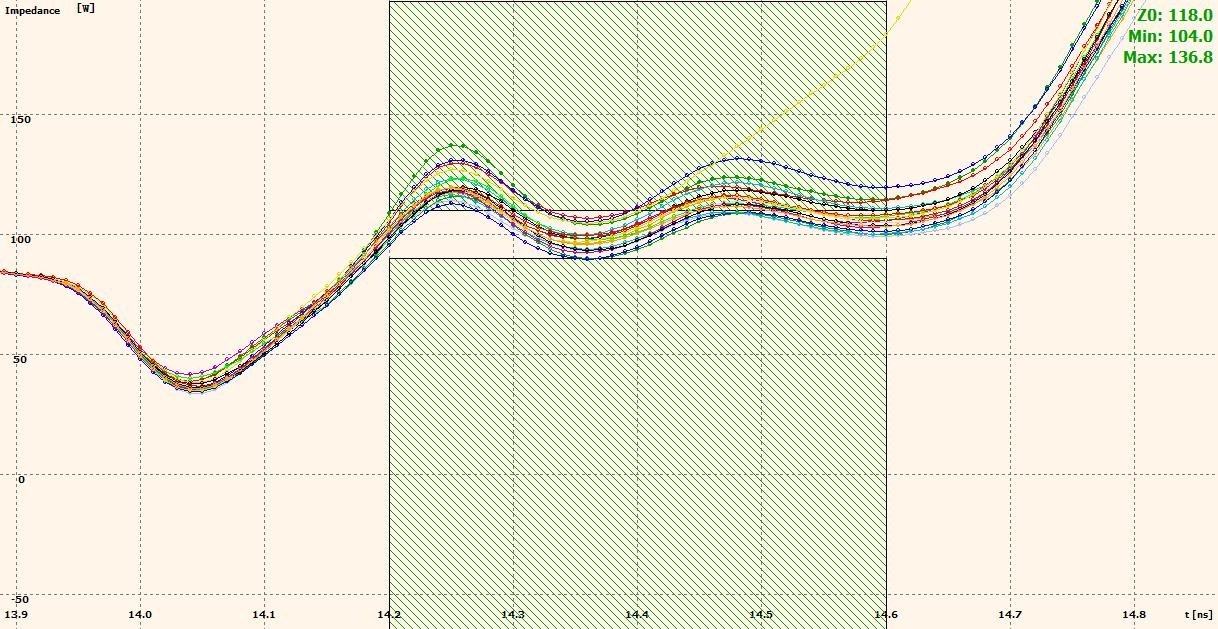

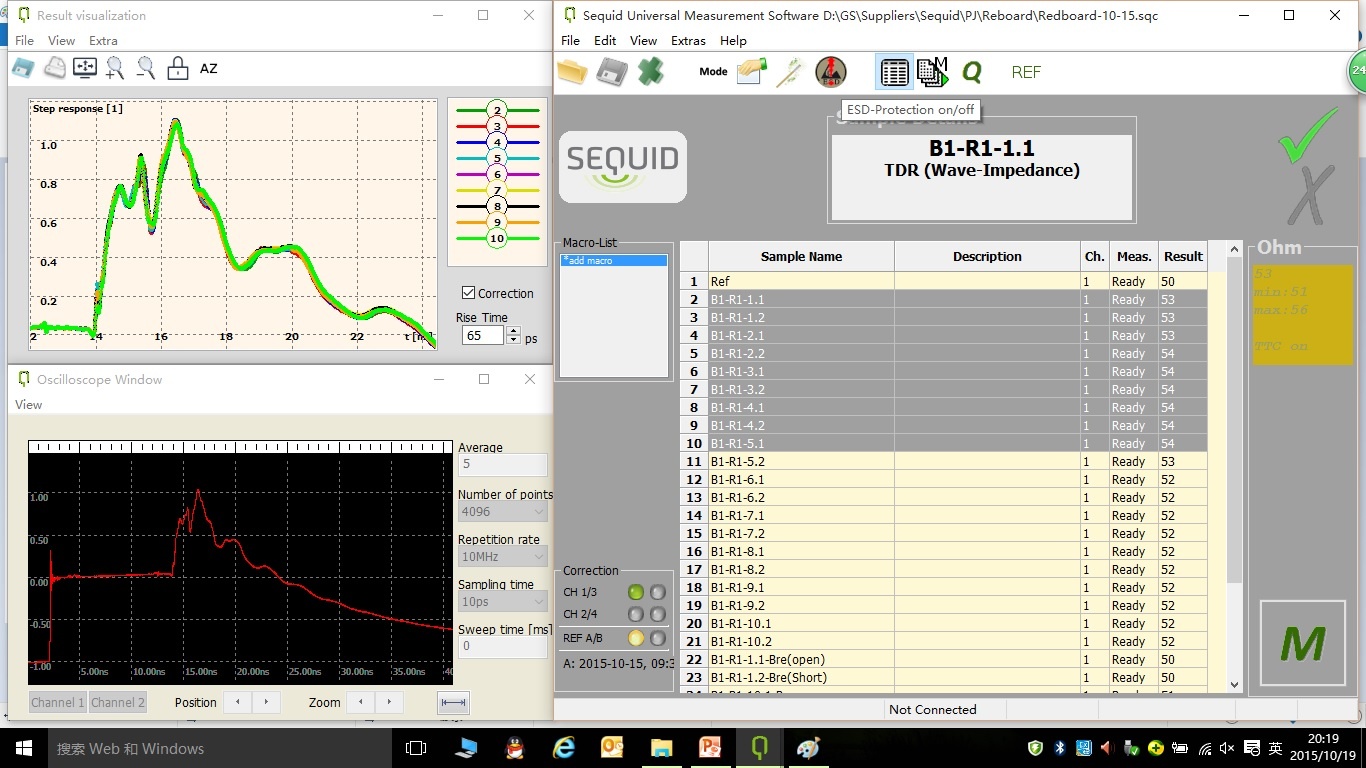

阻抗測量

差分及單端阻抗

測量差分與單端傳輸線、連接器及電纜的波阻抗剖面，深入洞察系統特性。該功能可用于預合規測試、信號完整性（SI）優化及質量評估，同樣適用于串聯阻抗測試片的精確測量。

共模阻抗

共模阻抗是電子系統設計中的關鍵參數，對信號完整性（SI）、EMC 合規與噪聲抑制至關重要；妥善處理共模阻抗可提升電路可靠性與抗干擾能力。

S參數

Return Loss (RL) — the S-Parameter S??

在高達 10 GHz 的頻率范圍內，精確測量 PCB、電纜及連接器的單端或差分回波損耗 S??。差分回波損耗（混合模參數 SDD??）采用真正的差分激勵信號直接測得，無需數學重構。

Return & Insertion Loss (RL/IL) — the S-Parameters S??, S??, S??, S??

2×2 散射矩陣 [S] 描述雙端口網絡中信號的傳輸與反射特性，是分析傳輸線、濾波器、連接器或放大器等器件的核心工具。

Mixed-Mode S-Parameter

混合模 S 參數描述差分與共模信號的行為，在高速數字與射頻電路及 PCB 設計中至關重要。

更多應用：

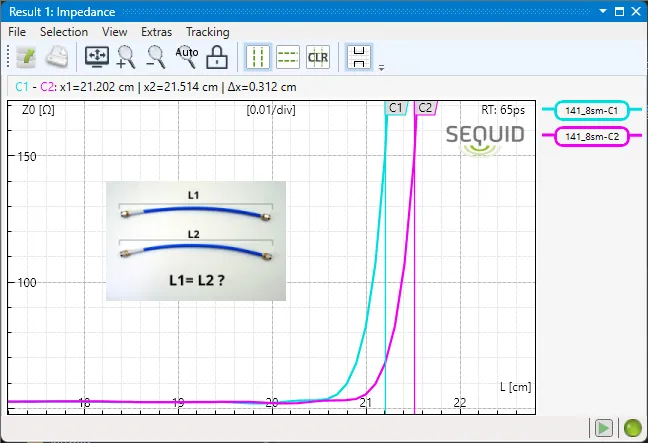

角度測量

借助 DTDR-65，您可進行高精度偏斜測量，確保卓越的信號完整性。

電氣連接測試

波阻抗測量通過確保阻抗匹配、最小化信號反射并最大化功率傳輸，幫助優化電氣連接。

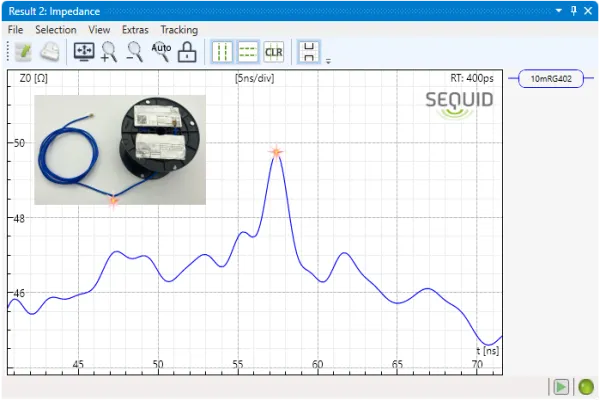

故障檢測與定位

電纜故障的檢測與定位是TDR（又稱電纜雷達）最為傳統的應用之一。

芯材與半固化片的介電特性

Sequid 獨創的雙線技術可在高達 5 GHz 的頻率范圍內快速測定基材的介電常數

介電譜（復介電常數）

利用開端同軸線傳感器測量材料的頻率相關復介電常數，是科學界公認的方法。

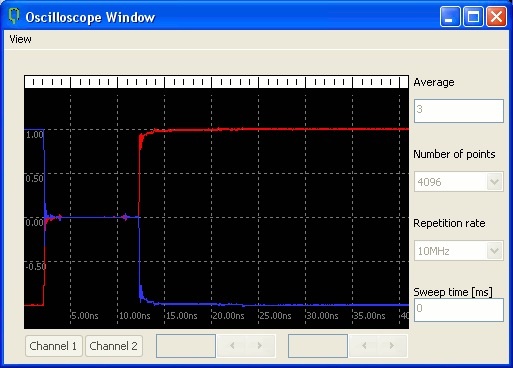

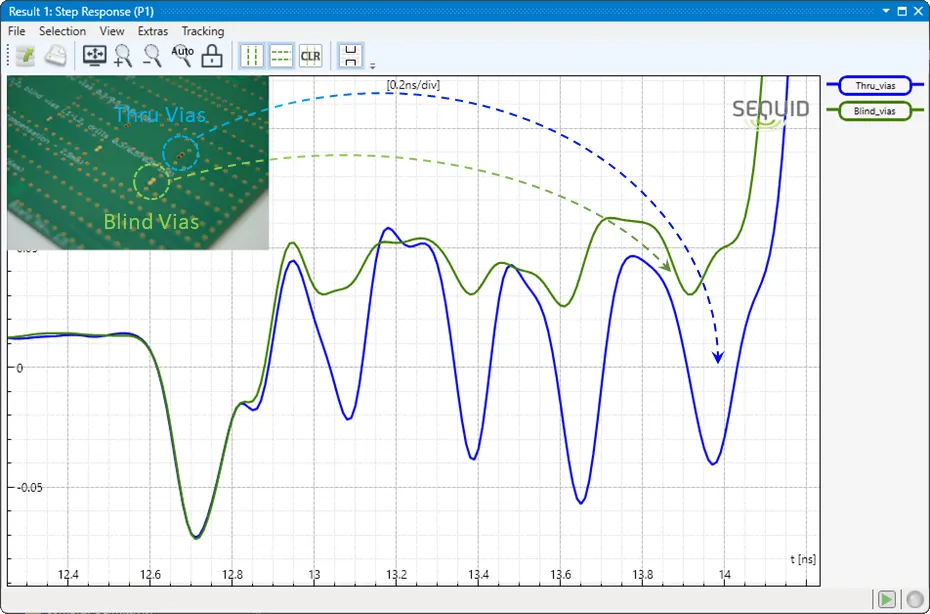

傳輸與反射階躍響應

通過反射和傳輸?shù)碾A躍響應進行評估，是高速系統分析的得力工具；TDR 測量亦被用于獲取多種環境參數。
