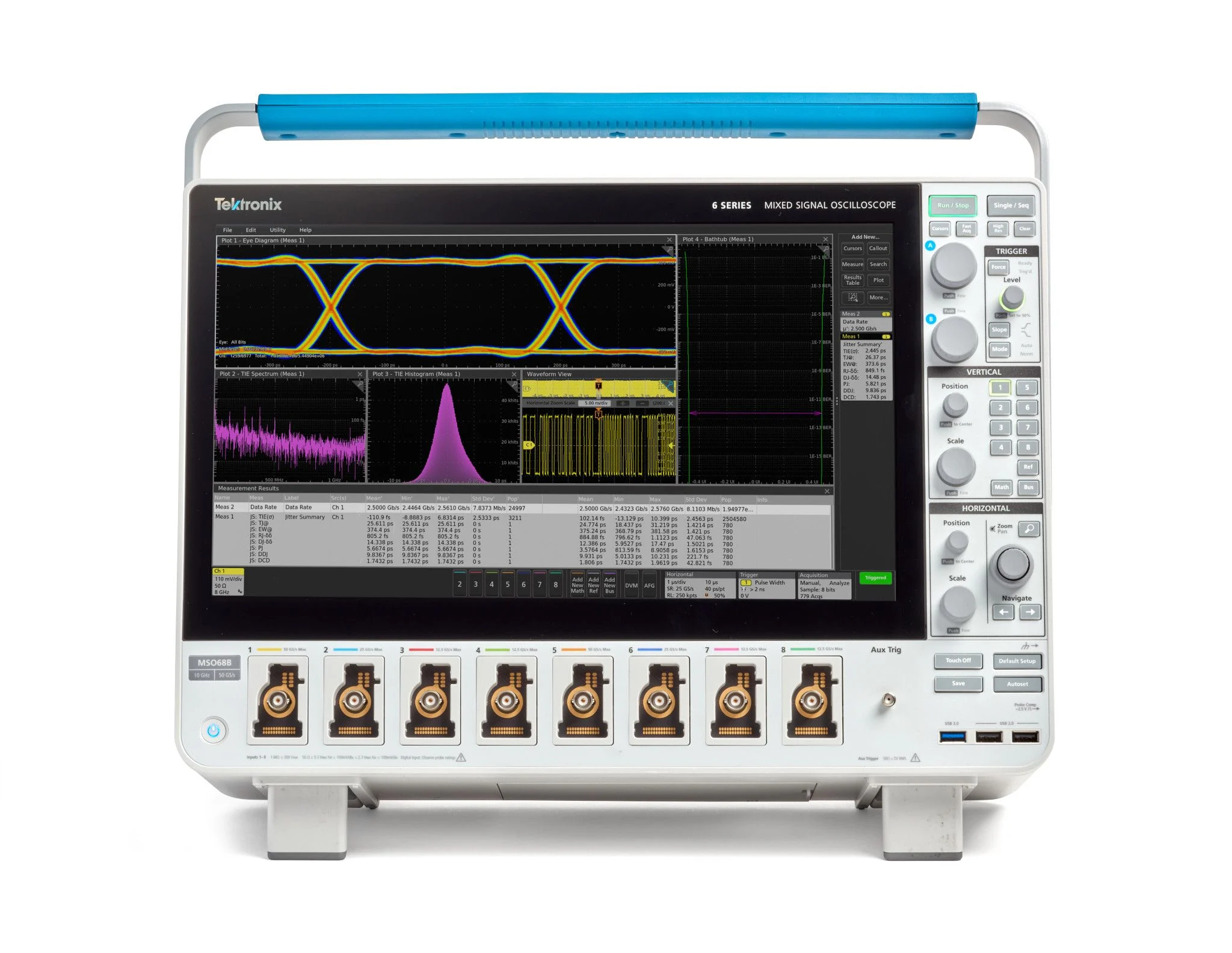

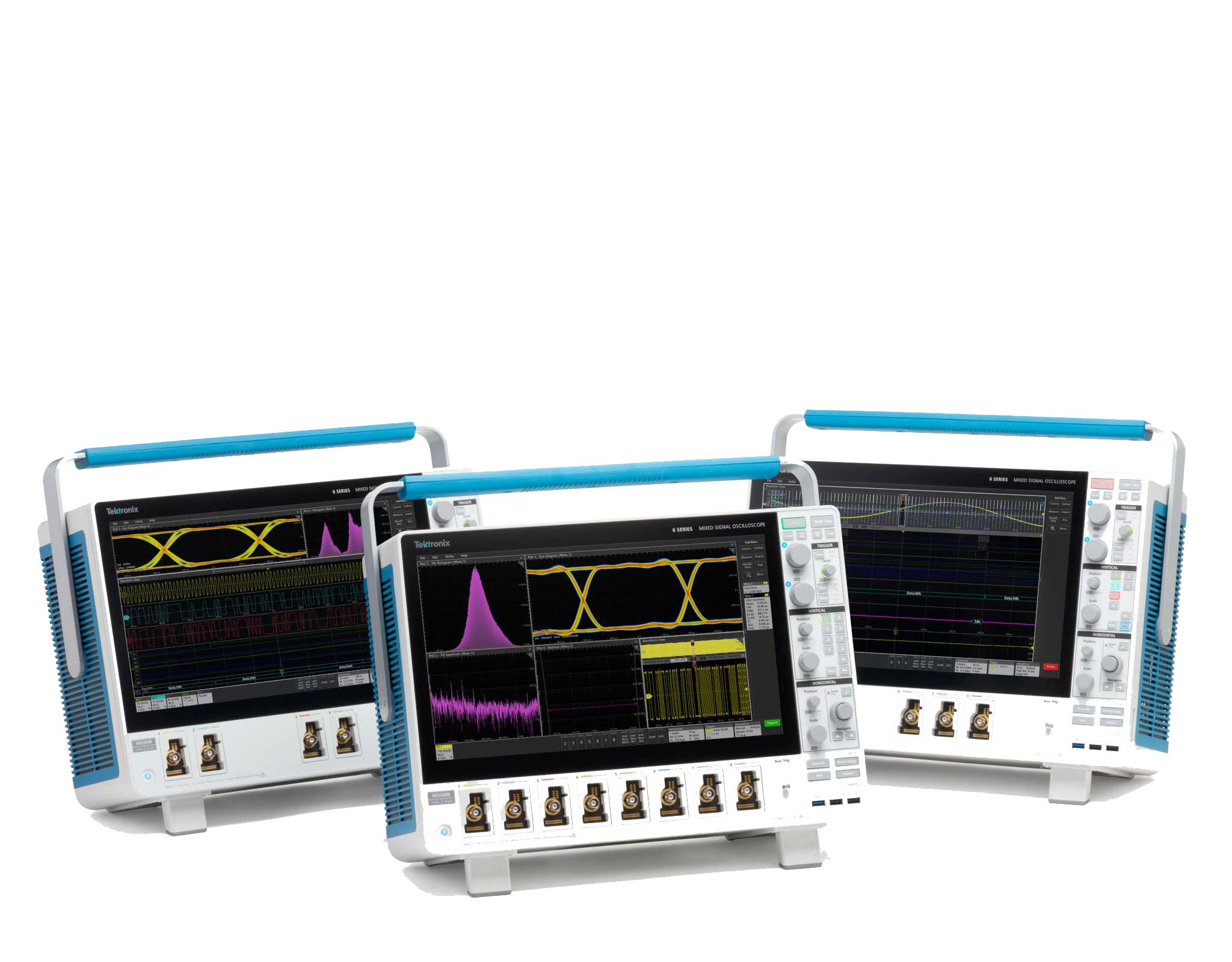

6 系列 B MSO 混合信號示波器
- 類別：示波器 - 品牌：唐領科技
看到從未見過的信號詳情。
示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。
5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率
1 mV/div 和 1 GHz 時的噪聲 <55 μV
50 mV/div 和 10 GHz 時的噪聲 <1.25 mV
獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。
任何模擬通道均可視為波形、頻譜或兩者
射頻頻率或幅度變化時繪圖和觸發
頻譜和時域波形同步以與射頻和時域事件相關聯
頻譜控制（例如中心頻率和 RBW）完全獨立于時域控制
在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。
自動化測量與趨勢分析
Spectrum View（頻譜視圖）同步多通道頻譜分析
高級抖動分析
高級功率分析
低噪聲紋波測量
內存分析和調試
高速串行一致性
5G NR 信號分析
通過 4、6 或 8 FlexChannel? 輸入，您可以使用標配的 1 GHz 探頭探測電路。可以連接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。
全面的分析選項和升級
應用程序包可節省大量成本
通過一鍵式云存儲無縫共享數據
在 PC 上分析波形數據，無需示波器
內置 1 MΩ 至 50 Ω 輸入端
每個輸入附帶 1 GHz 低負載無源探頭
TekVPI 探頭與每個通道的 10W 探頭電源相連接，用于差分信號、電流、電源軌和光隔離探頭
TDP7700 系列 4、6、8 和 10 GHz TriMode 探頭 - 非常適合測量高速通信
按需添加功能，且只要需要便添加。在基于云的集成工作區中即時共享數據。一切均服務于快速完成任務。
輸入通道
4、6 或 8 FlexChannel 輸入。
每個 FlexChannel 提供一個模擬信號輸入或者連接 TLP0581 探頭實現 8 路數字邏輯輸入
帶寬1
1、2.5、4、6、8 或 10 GHz
采樣率
50 GS/s（2 個模擬通道）
25 GS/s（4 個模擬通道）
12.5 GS/s（模擬通道超過 4 個）
記錄長度 1
最高 1 G 樣點（4 個通道）
最高 500 M 樣點（通道超過 4 個）
信號發生器1
13 種標準波形，加上任意波形
數字電壓表2
4 位
觸發頻率計數器 2
8 位
顯示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏
升級 | 描述 |
TLP058 邏輯探頭 | 各探頭訪問任何 FlexChannel 上的 8 條數字通道，在任意 FlexChannel 上均可接入邏輯探頭實現 8 路數字通道 |
增加儀器功能
升級 | 描述 |
SUP6-AFG | 增加任意函數發生器 |
SUP6-DVM | 增加數字電壓表/觸發頻率計數器 |
SUP6-RL-1 | 將記錄長度增至 125 M 點/通道 |
SUP6-RL-1T2 | 將記錄長度從 125 M 點/通道擴展到 250 M 點/通道 |
SUP6-RL-2 | 將記錄長度增至 250 M 點/通道 |
SUP6-RL-3 | 將記錄長度從 62.5 M/通道擴展到 500 M /通道 |
SUP6-RL-1T3 | 將記錄長度從 125 M/通道擴展到 500 M/通道 |
SUP6-RL-2T3 | 將記錄長度從 250 M/通道擴展到 500 M/通道 |
SUP6-RL-4 | 將記錄長度從 62.5 M/通道擴展到 1 G/通道 |
SUP6-RL-1T4 | 將記錄長度從 125 M/通道擴展到 1 G/通道 |
SUP6-RL-2T4 | 將記錄長度從 250 M/通道擴展到 1 G/通道 |
SUP6-RL-3T4 | 將記錄長度從 500 M/通道擴展到 1 G /通道 |
SUP6B-LNX | 具有嵌入式操作系統的擴展固態硬盤 |
SUP6B-WIN | 具有 Windows 10 系統許可的擴展固態硬盤 |
增加協議分析
升級 | 描述 |
SUP6-SR8B10B | 8b10b 協議解碼器和搜索 |
SUP6-SRAERO | 航空串行觸發和分析（MIL-STD-1553、ARINC429） |
SUP6-SRAUDIO | 音頻串行觸發和分析（I2S、LJ、RJ、TDM） |
SUP6-SRAUTO | 汽車串行觸發和分析（CAN、CAN FD、LIN 和 FlexRay） |
SUP6-SRAUTOEN1 | 100BASE-T1 汽車以太網協議解碼軟件 |
SUP6-SRAUTOSEN | 汽車傳感器串行觸發和分析 (SENT) |
SUP6-SRCOMP | 計算機串行觸發和分析 (RS-232/422/485/UART) |
SUP6-SRCPHY | MIPI C-PHY 協議解碼和分析 |
SUP6-SRETHERCAT | EtherCAT 協議解碼和分析 |
SUP6-SRCPHY | CXPI 協議解碼和分析 |
SUP6-SRDPHY | MIPI D-PHY 1.2 （CSI-2、DSI-1）解碼和分析 |
SUP6-SREMBD | 嵌入式串行觸發和分析模塊（I2C、SPI） |
SUP6-SRENET | 以太網串行觸發和分析（10Base-T、100Base-TX） |
SUP6-SRESPI | eSPI 協議解碼和分析 |
SUP6-SREUSB2 | eUSB2 協議解碼和分析 |
SUP6-SRI3C | MIPI I3C 解碼和分析 |
SUP6-SRMANCH | 曼徹斯特協議解碼和分析 |
SUP6-SRMDIO | MDIO 協議解碼和分析 |
SUP6-SRNRZ | NRZ 協議解碼器和搜索 |
SUP6-SRONEWIRE | 1 線協議解碼和分析 |
SUP6-SRPM | 電源管理串行觸發和分析 (SPMI) |
SUP6-SRPSI5 | PSI5 串行解碼和分析 |
SUP6-SRSDLC | 同步數據鏈路控制協議解碼和分析 |
SUP6-SRSMBUS | SMBus 協議解碼和分析 |
SUP6-SRSPACEWIRE | SpaceWire 協議解碼和分析 |
SUP6-SRSVID | SVID 協議解碼和分析 |
SUP6-SRUSB2 | USB 2.0 串行總線觸發和分析（LS、FS、HS）（HS 的 ≥ 1 GHz 建議模型） |
增加串行一致性分析
升級 | 描述 |
SUP6-AUTOEN-BND | 汽車以太網一致性、信號分離、PAM3 分析、100BASE-T1 解碼軟件 |
SUP6-AUTOEN-SS | 使用 TekExpress 自動化平臺的信號分離解決方案（最小帶寬 1 GHz） |
SUP6-CMINDUEN10 | 工業以太網（10Base-T1L 長距離）自動化一致性測試解決方案 |
SUP6-PAM3 | 使用 TekExpress 自動化平臺的 PAM3 自動化一致性解決方案（最小帶寬 1 GHz） |
SUP6-CMAUTOEN | 汽車以太網（100Base-T1 和 1000BASE-T1）自動化一致性測試解決方案 |
SUP6-CMAUTOEN10 | 汽車以太網（10BASE-T1S 短距離）自動一致性測試解決方案 |
SUP6-CMAUTOEN10G | 汽車以太網（多千兆）自動一致性測試解決方案 |
SUP6-CMCPHY20 | MIPI C-PHY 2.0 Tx 自動化一致性測試解決方案（需要選件 6-DJA） |
SUP6-CMUSB2 | USB 2.0 自動化一致性預測試解決方案 |
SUP6-CMENET | 以太網 (10/100/1000BASE-T) 一致性測試解決方案 |
SUP6-CMENETML | 針對 6 系列 MSO 的多路以太網（10BASE-T、100BASE-T、1000BASE-T）自動一致性測試，需要 6-CMENET 和 6-WIN |
SUP6-CMDPHY | MIPI D-PHY 1.2 合規性測試解決方案 |
SUP6-CMDPHY21 | MIPI D-PHY 2.1 測試自動化軟件。需要 6-DJA 和 6-WIN |
SUP6-CMDPHY21UP | MIPI D-PHY 2.1 測試自動化軟件，升級自D-PHY 1.2 |
SUP6-CMNBASET | 以太網 (2.5/5GBASE-T) 一致性測試解決方案 |
SUP6-CMXGBT | 以太網 (10GBASE-T) 一致性測試解決方案 |
SUP6-DBLVDS | 適用于 6 系列 MSO 示波器的自動化 LVDS 測試解決方案 |
增加高級分析
升級 | 描述 |
SUP6-DPM | 數字功率管理分析軟件 |
SUP6-DJA | 高級抖動和眼圖分析 |
SUP6B-IMDA | 逆變器、電機和驅動器分析 |
SUP6B-IMDA-DQ0 | IMDA 的 DQ0 分析 |
SUP6B-IMDA-MECH | 逆變器、電機和驅動器的機械測量 |
SUP6-MTM | 模板和極限測試 |
SUP6-PWR | 功率分析 |
SUP6-SV-BW-1 | 將頻譜視圖捕獲帶寬增加至 2 GHz |
SUP6-SV-RFVT | Spectrum View RF 與時間分析和觸發器 |
SUP6-UDFLT | 用戶自定義過濾器創建工具 |
SUP6-VID | 模擬視頻觸發（NTSC、PAL、SECAM） |
SUP6-WBG-DPT | 寬禁帶 (SiC/GaN) 雙脈沖測試應用 |
升級帶寬
升級 | 描述 |
SUP6B-BW4 | 6 系列 B MSO 的帶寬升級，帶有 4 個 FlexChannel 輸入。 有關選件，請參見產品技術資料。 |
SUP6B-BW6 | 6 系列 B MSO 的帶寬升級，帶有 6 個 FlexChannel 輸入。 有關選件，請參見產品技術資料。 |
SUP6B-BW8 | 6 系列 B MSO 的帶寬升級，帶有 8 個 FlexChannel 輸入。 有關選件，請參見產品技術資料。 |
添加內存調試和一致性
升級 | 描述 |
SUP6-DBDDR3 | DDR3 內存調試解決方案 |
SUP6-CMDDR3 | DDR3/LPDDR3 一致性測試 |
