Power 1600系列在線光功率計

Power 1600系列在線光功率計

- 類別：光功率計 - 品牌：唐領科技

1600系列光纖在線光功率計屬于緊湊型設計，可快速且精準地進行雙通道功率監測，測量范圍為-50 dBm至+20 dBm。

產品概述

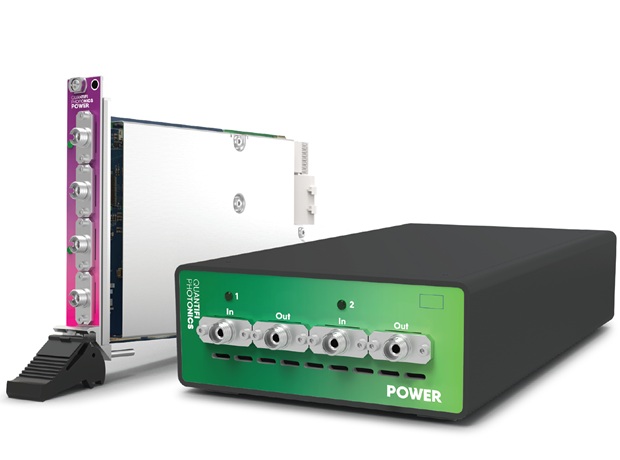

Quantifi Photonics 的 Power 1600 系列在線光功率計提供快速準確的在線功率監測。

功能特點：

適用于高功率測量：可測量從 -50 dBm 到 +20 dBm 的高功率。
低插入損耗：通過低插入損耗最大化您的功率預算。
減少用戶錯誤：內聯功率測量無需連接和斷開光纖，提高重復性，減少用戶錯誤。

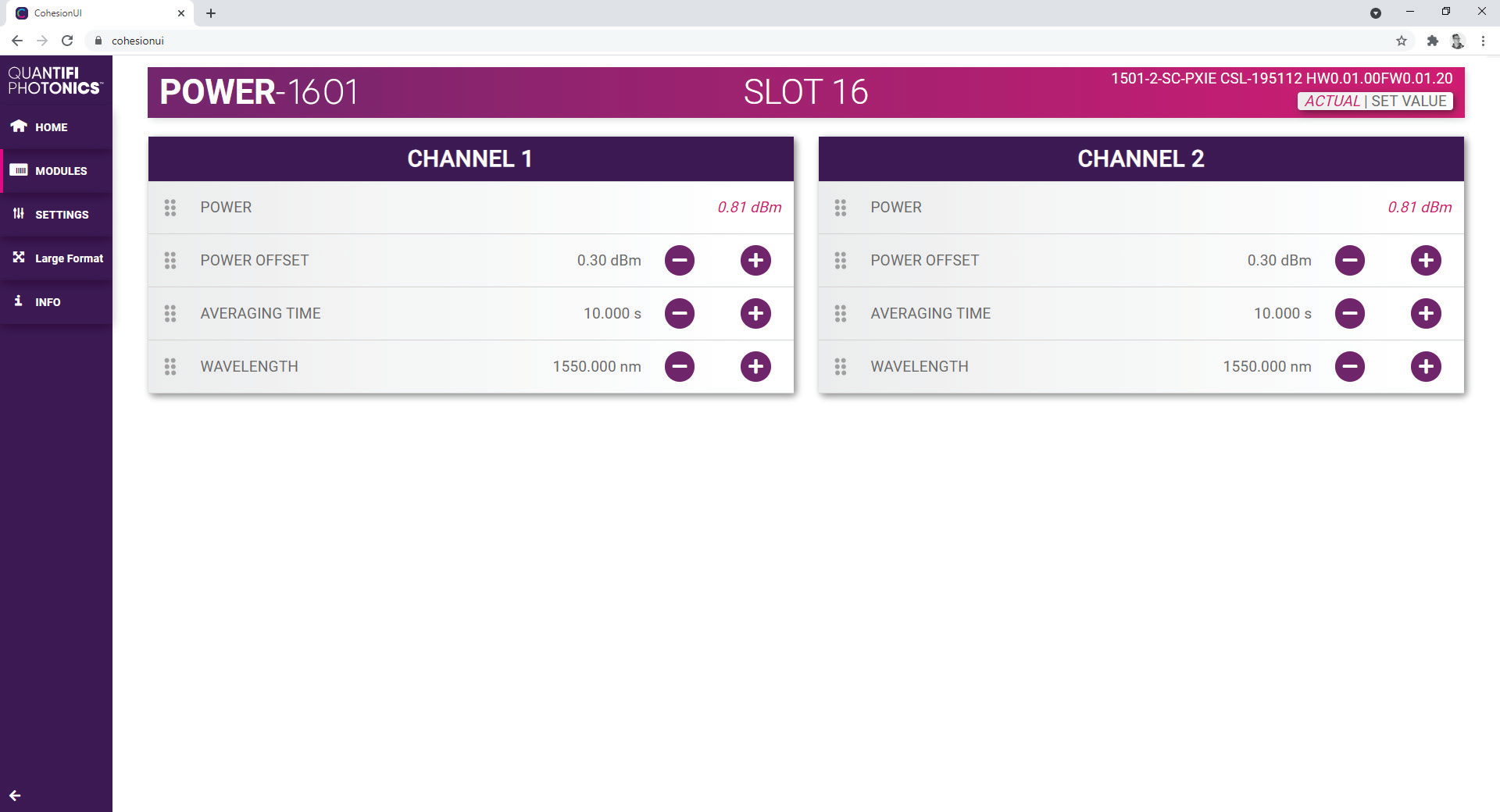

簡單直觀的操作：通過 COHESIONUI，您可以從 PC 或移動設備控制 Power-PXIe。此外，大格式視圖模式便于在遠離工作臺時監控儀器。
高通道密度：單槽模塊配備 2個功率計，可在 18 槽 PXI 機箱中實現高達34個通道。
SCPI 兼容遠程控制：通過 SCPI 命令遠程訪問功率讀數，并將其集成到自動化順序測試中。

目標應用：

光纖制造測試
自動化測試系統中的功率測量集成
光纖激光器測試與特性分析
通用且多功能的研發和生產工具

技術參數

通用規格：

項目	PXI	MATRIQ
總線連接	PXIe	USB 和以太網
光纖連接器類型	FC/APC, FC/PC, SC/PC, SC/APC	FC/APC, FC/PC, SC/PC, SC/APC
槽位數量	1	-
尺寸 (高 x 寬 x 深)	130 x 20 x 215 mm (5.1 x 0.8 x 8.5英寸)	53 x 120 x 202 mm (2.1 x 4.7 x 8.0英寸)
重量	約 0.4 kg (約 0.88 磅)	約 1.1 kg (約 2.4 磅)
存儲溫度范圍	-40°C 至 70°C (-40°F 至 158°F)	-40°C 至 70°C (-40°F 至 158°F)

電源規格：

項目	PXI	MATRIQ
交流輸入電壓范圍	請參考 PXI 系統聯盟發布的最新 PXI Express 硬件規格	90 至 264 VAC
交流輸入電流		1.3A (115Vac), 0.9A (230Vac)
交流頻率范圍		47 至 63 Hz
直流輸出電壓		12V
直流輸出電流最大值		5.41A
尺寸 (長 x 寬 x 高)		4.58 x 2.06 x 1.23 英寸 (116.3 x 52.4 x 31.3 mm)

技術規格：

型號	1601	1601
通道數量	2	2
傳感器	內聯光纖分束光電二極管	內聯光纖分束光電二極管
光纖類型	SMF-28	SMF-28
波長范圍	1260 至 1650 nm	1260 至 1650 nm
功率范圍	-50 至 +20 dBm	-50 至 +20 dBm
損傷閾值	+24 dBm	+24 dBm
參考條件下的不確定度	±0.34 dB (典型值) ±0.55 dB (最大值)	±0.34 dB (典型值) ±0.55 dB (最大值)
線性度	±0.1 dB (-40 至 0 dBm) ±0.15 dB (-50 至 -40 dBm)	±0.1 dB (-40 至 0 dBm) ±0.15 dB (-50 至 -40 dBm)
插入損耗	0.15 dB (典型值) 0.25 dB (最大值)	0.15 dB (典型值) 0.25 dB (最大值)
回波損耗	> 50 dB	> 50 dB
平均時間	0.01 Hz 至 12 kHz	0.01 Hz 至 12 kHz
數據記錄能力	是	是
外部觸發	是	否

技術規格：

型號	1611	1611
通道數量	2	2
傳感器	內聯光纖分束光電二極管	內聯光纖分束光電二極管
光纖類型	OM3	OM3
波長范圍	800 至 900 nm	800 至 900 nm
功率范圍	-50 至 +20 dBm	-50 至 +20 dBm
損傷閾值	+23 dBm	+23 dBm
參考條件下的不確定度	±0.25 dB (0 至 -30 dBm)	±0.25 dB (0 至 -30 dBm)
插入損耗	0.15 dB (典型值) 0.25 dB (最大值)	0.15 dB (典型值) 0.25 dB (最大值)
回波損耗	> 20 dB	> 20 dB
平均時間	0.01 Hz 至 12 kHz	0.01 Hz 至 12 kHz
數據記錄能力	是	是
外部觸發	是	否

技術規格：

型號	1631	1631
通道數量	2	2
傳感器	內聯光纖分束光電二極管	內聯光纖分束光電二極管
光纖類型	PM 熊貓型	PM 熊貓型
波長范圍	通道 1: 1520 至 1570 nm 通道 2: 1260 至 1360 nm	通道 1: 1520 至 1570 nm 通道 2: 1260 至 1360 nm
功率范圍	-50 至 +20 dBm	-50 至 +20 dBm
損傷閾值	+23 dBm	+23 dBm
參考條件下的不確定度	±0.34 dB (典型值) ±0.55 dB (最大值)	±0.34 dB (典型值) ±0.55 dB (最大值)
線性度	±0.25 dB (0 至 -30 dBm)	±0.25 dB (0 至 -30 dBm)
插入損耗	0.6 dB (典型值) 0.8 dB (最大值)	0.6 dB (典型值) 0.8 dB (最大值)
回波損耗	> 20 dB	> 20 dB
平均時間	0.01 Hz 至 12 kHz	0.01 Hz 至 12 kHz
數據記錄能力	是	是
外部觸發	是	否

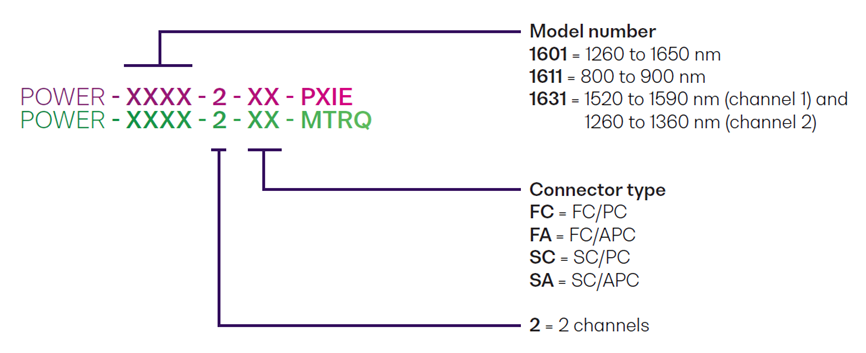

選型及配件
