產品概述

IQgig-UWB+      UWB測試系統

IQgig-UWB+ 是 LitePoint 推出的新一代 UWB 測試系統，專為滿足 UWB 射頻參數測試需求而設計。UWB 是一種用于關鍵任務的無線技術，廣泛應用于高精度實時室內定位、基于位置的服務以及安全接入等領域。其獨特的測試需求（如超寬帶寬、皮秒級精準定時和低功耗接收靈敏度）對測試設備提出了更高要求。

IQgig-UWB+ 在第一代 UWB 測試儀 IQgig-UWB 的基礎上進行了全面升級。IQgig-UWB 是全球首個通過 FiRa 認證的 UWB 物理層（PHY）測試儀，已被領先的 UWB 芯片制造商和全球認證實驗室廣泛采用。IQgig-UWB+ 不僅全面支持 UWB 應用場景（包括 802.15.4ab 增強功能），還集成了角度到達（AoA）測量、高效多設備測試以及專用 OTA（空中接口）測試端口，是一款功能全面、靈活易用的 UWB 測試解決方案。

真正的一體化 UWB 測試儀，追求簡潔性

IQgig-UWB+ 是一款功能強大的儀器，能夠涵蓋整個物理層 UWB 測試用例場景，包括具有可編程每端口延遲線控制的 AoA 測量，以及使用內置 LNA 進行高動態范圍 OTA 測試。憑借其堅固的設計和緊湊的一體化解決方案，IQgig-UWB+ 簡化了布線，消除了外部開關、合波器、衰減器和延遲線儀器的需求。

從研發到認證再到生產線的可擴展性

IQgig-UWB+ 既適用于研發特性評估，也適用于大規模量產，使其成為實現從實驗室到生產成本效益高、無縫過渡的理想平臺。針對特定芯片組的集成式 IQfact+ 應用程序加快了生產時間并優化了測試效率。IQgig-UWB+提供 5、10 和 20 端口選項，以實現經濟高效且簡化的多設備測試。

行業領先的全面測試覆蓋范圍

LitePoint 是首家提供 100% FiRa 認證覆蓋的物理層測試解決方案提供商，并受到所有 FiRa 認證測試實驗室的信賴。通過與 UWB 行業及領先芯片組公司的密切合作，萊特點公司提供了最前沿的測試覆蓋范圍，以滿足不斷發展的 UWB 標準的需求。

面向下一代（802.15.4ab）UWB 設備的高性能

IQgig-UWB+ 全面整合了 VSG 和 VSA 功能，能夠提供涵蓋 1.4GHz 瞬時信號帶寬的全面發射機和接收機測試。其精確的觸發和響應機制能夠以皮秒級精度進行精確的飛行時間（ToF）測量，同時其快速切換的合成器專為驗證窄帶喚醒無線電與 UWB 數據包切換而設計。

UWB 測試的關鍵特性

·        單次采集 VSA/VSG 帶寬 >1 GHz

·        高精度觸發機制，用于 ToF 測試

·        擴展 VSG 動態范圍，適用于嚴格的靈敏度測試

·        每端口精確延遲線控制，用于 AoA 校準

·        內置 LNA，提升 OTA 測試動態范圍

關鍵參數規格

·        頻率范圍：4.9 GHz 至 10.9 GHz

·        調制帶寬：1.4 GHz

·        輸出功率范圍：-10 dBm 至 -110 dBm

·        延遲線范圍：最高 80 ps，分辨率為 1 ps

支持的測試項目包括：

·        頻譜掩模

·       TX調制質量

- 符號調制精度                     - 數據/前導電源

- 載波頻率偏移                     - 脈沖抖動

- 芯片時鐘錯誤/頻率誤差     -  FiRa NRMSE和包格式檢查

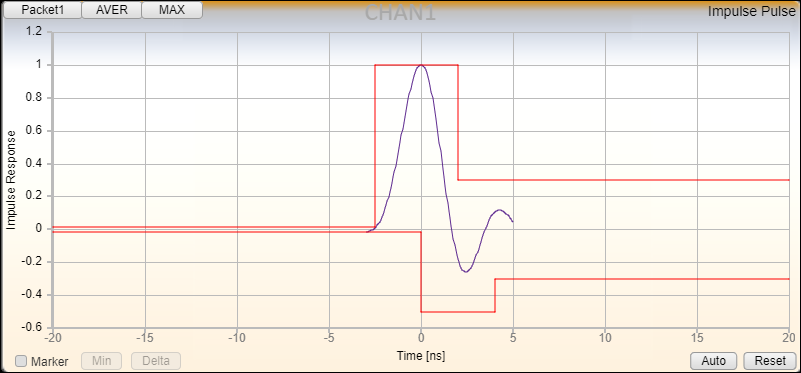

- 脈沖主瓣寬度/旁瓣功率

·        RX包錯誤率（PER）

·        NBA-MMS切換時間

·        支持UWB標準802.15.4z和802.15.4ab

UWB 測試覆蓋范圍

IQfact+ 軟件提供交鑰匙解決方案，包括測試儀與設備控制、數據采集，支持主流 UWB 芯片的定制化測試。其功能包括：

• 實現全面的設計驗證與快速量產，工程投入最小
• 在認證前通過 FiRa PHY 一致性測試包預驗證設備，縮短設計周期，加速產品上市
• 針對 LitePoint 測試架構和每個 UWB 芯片優化測試時間，顯著提升測試效率
