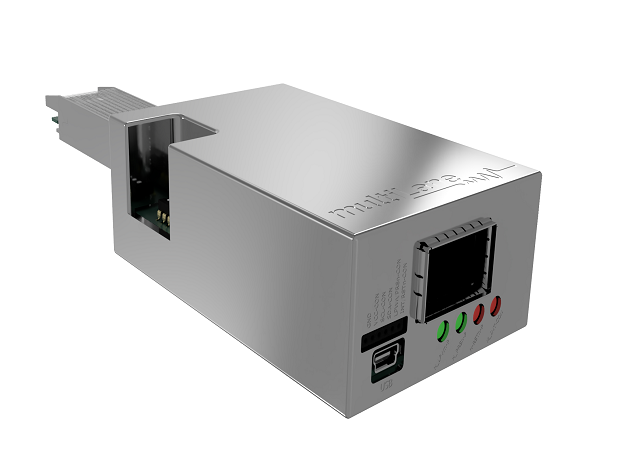

Nexus分析儀
- 類別：測試夾具 - 品牌：唐領科技
隨著新的CMIS標準的開發和采用，以及各種SFF/CMIS規范的出現，CMIS測試變得越來越復雜和耗時。MultiLane Nexus分析儀是對這種復雜性的直接響應，其設計以速度和簡單性為核心。作為用于互操作性測試和CMIS/SFF故障的CMIS/SFF調試工具，Nexus分析儀配備了在其GUI中實現的全功能掃描。
Adapter
800G Adapter功能：
SI 走線和連接器支持 112G 速率
支持30W模塊
電流及溫度傳感器
模塊功率紋波和浪涌電流測量
檢測模塊狀態轉換期間的功率尖峰
Vcc 和 GND 引腳的探測接口
外部I2C
撥碼開關選擇低速信號源：內部/外部
提供所有 SFF/CMIS封裝
Analyzer
800G分析器功能：
電壓傳感器
ePPS信號驗證
1MHz I2C
低速信號探測接口
任何低速信號的外部控制：
o INT/RST
o LPW/PRS
o SDA
o SCL
用于控制/報警信號狀態的 LED

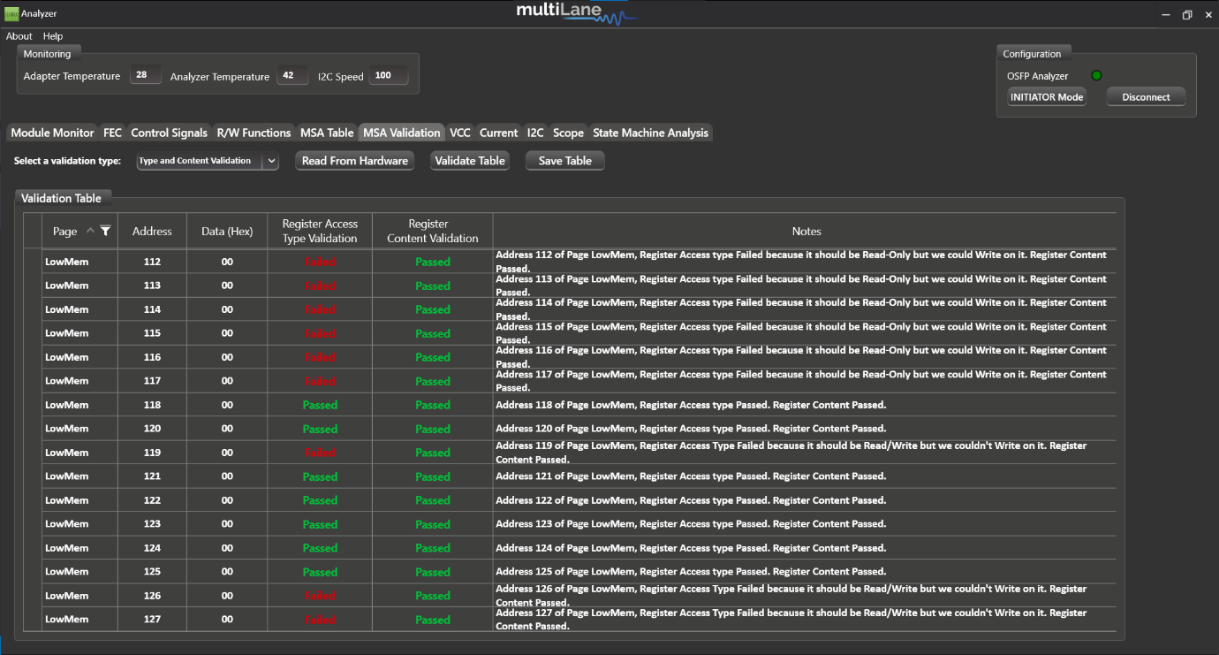

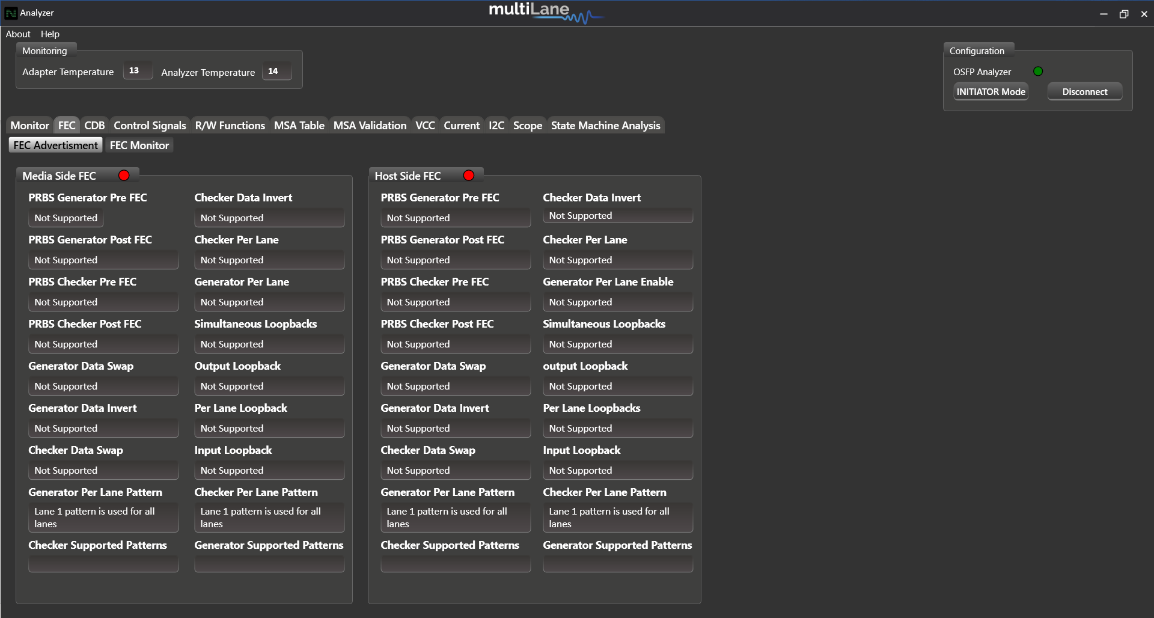

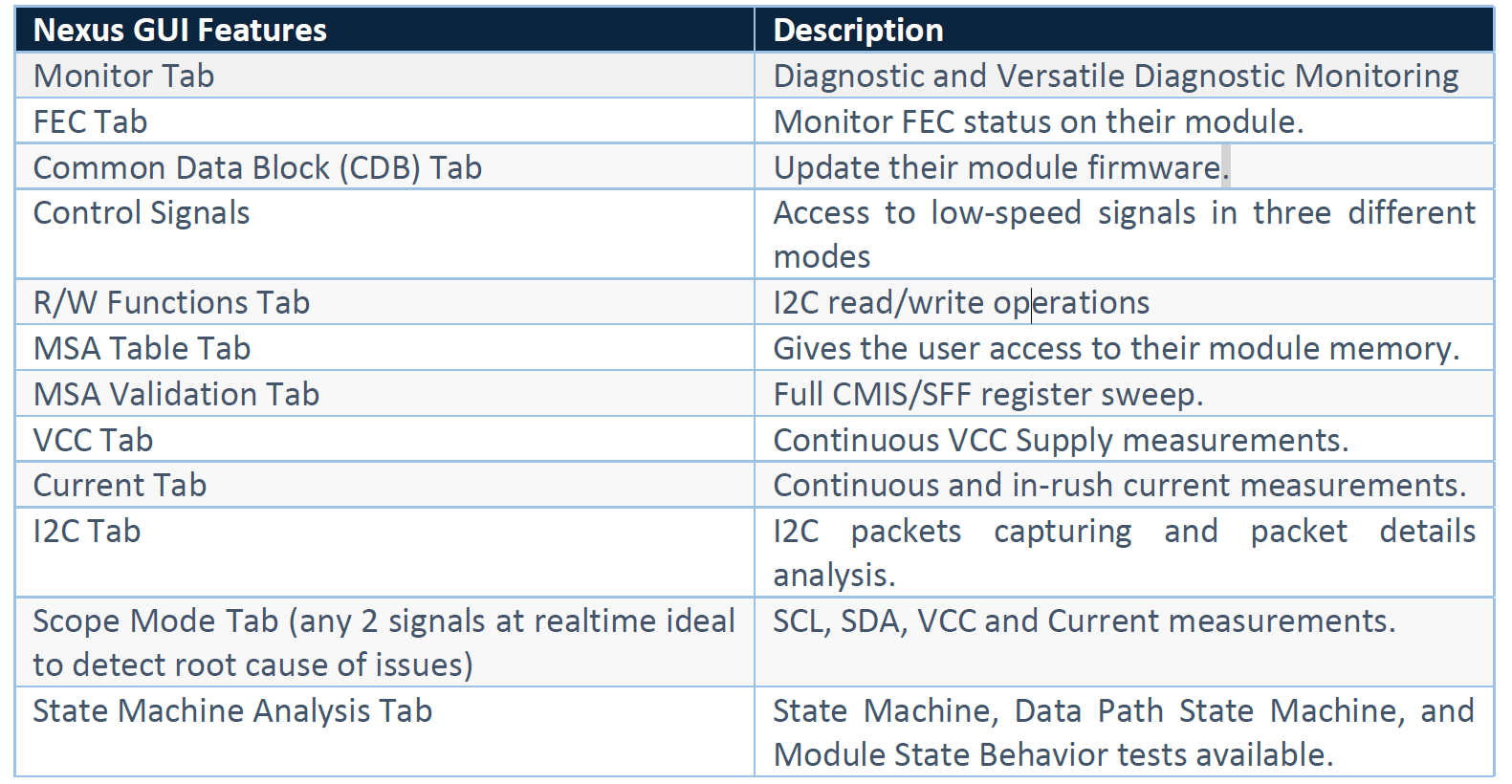

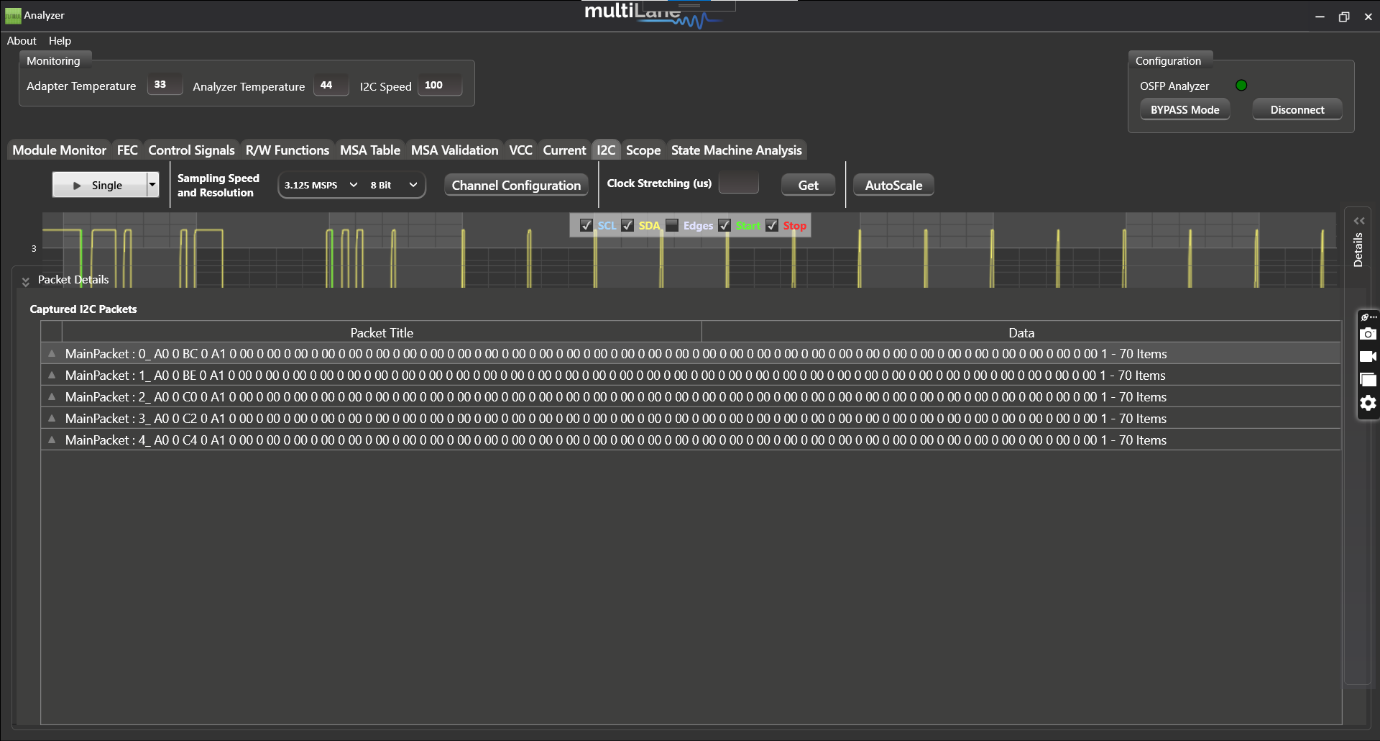

用于 PC 連接的 USB 端口，可使用 GUI 或 API 功能
提供所有 SFF/CMIS封裝
