CMIS測試分析工具
- 類別：測試夾具 - 品牌：唐領科技

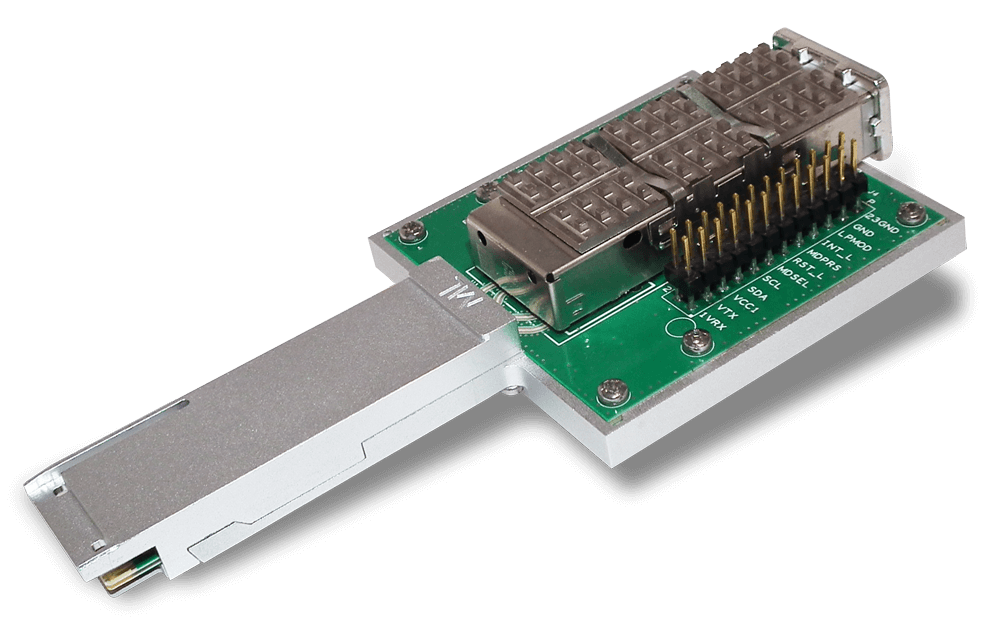

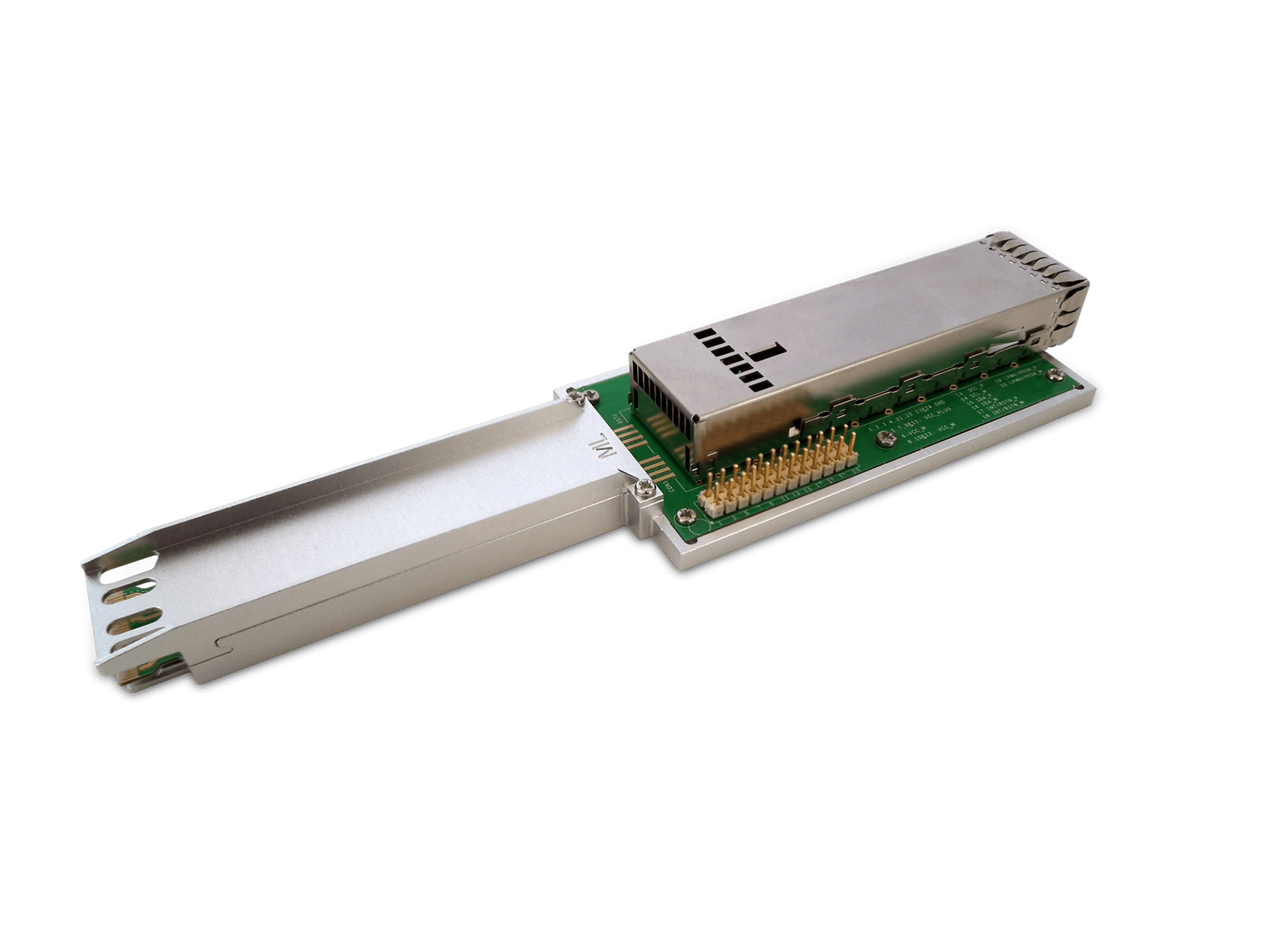

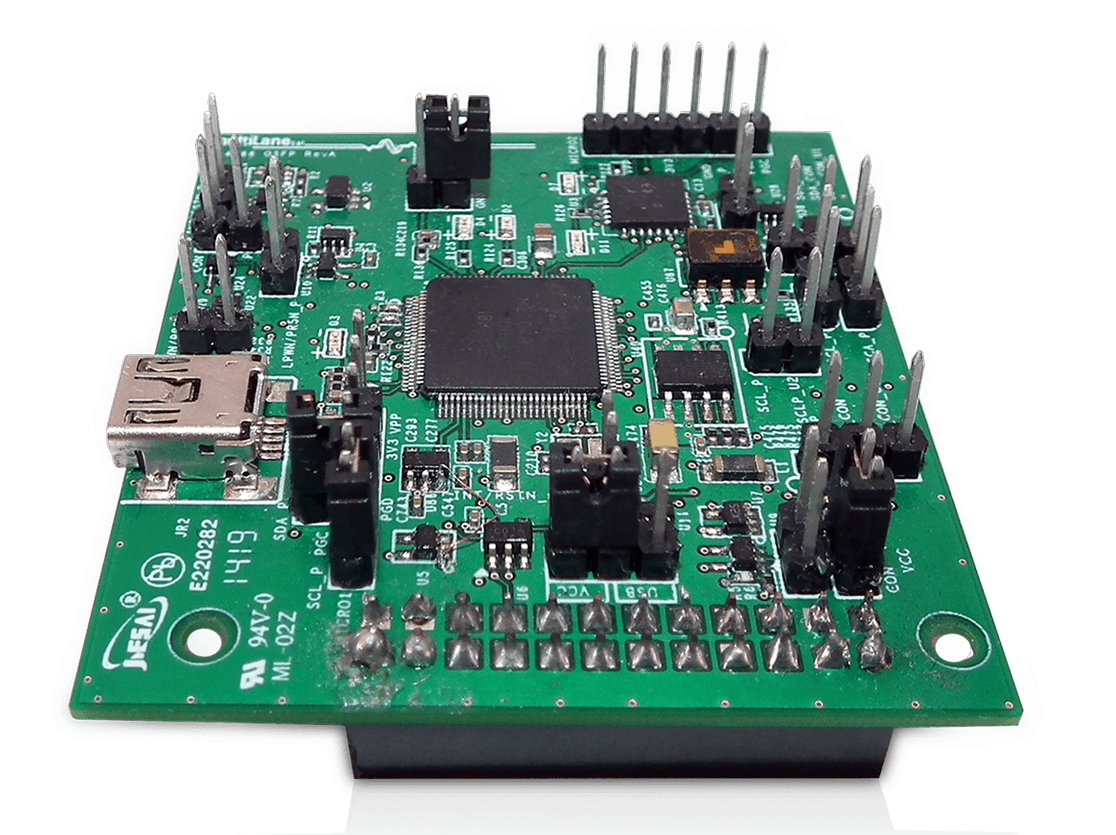

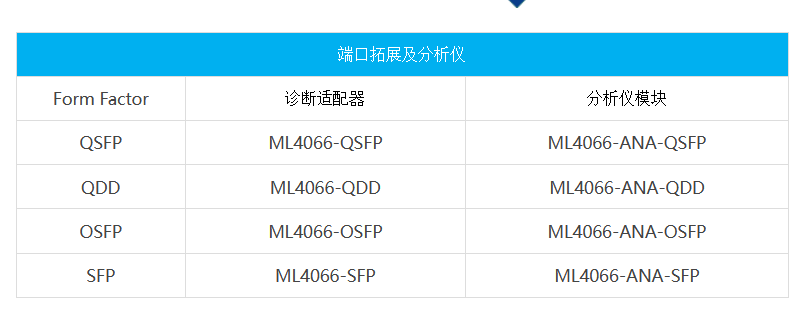

ML4066 是一款適配器，具有用于電源、I2C 和管理接口控制和報警信號的診斷接口。SFF 分析儀板連接到 ML4066為收發器和主機進行實時診斷。
所有高速通道都可從插頭連接器路由到前面的 QSFP-DD、OSFP等 主機連接器，其中可以插入 QSFP-DD 、OSFP等收發器模塊，以便在真實工作狀態下分析和診斷收發器和主機。
讓您能夠測試CMIS接口是否符合目標規范版本(3.0、4.0、4.1)，以及主機和你的模塊執行之間是否存在差距。
多功能配置選擇
CMIS分析儀支持三種操作模式下的動態測試：
主機模式、從機模式、監聽模式
主機模式(分析儀充當DUT的主機):
§ 將整個 MSA 文件加載并保存到可插拔模塊，或從可插拔模塊中導出和保存
§ 監控模塊對單個寄存器調整的響應
§ 讀取或?qū)懭雴为毮K寄存器
§ 將 I2C 時鐘拉伸到所需頻率
從機模式(分析儀充當主機DUT的模塊)：
§ 分析器包含 EEPROM 映射以仿真一個模塊
§ 調整分析器 EEPROM 時監視主機響應
§ I2C 選項卡允許將任何 MSA 配置文件加載到分析器上
§ 在I2C交互期間讓時鐘拉升到SCL
旁路模式(分析儀充當監聽角色)：
§ 分析在模塊和主機之間通過的I2C數據包
§ 捕獲和記錄I2C的交互
§ 觀察EEPROM從主機到模塊的寫入變化
§ 監控VCC電平(VCCTX, VCCRX, VCC1)
硬件CNTRL 信號控制
§ 主機模式:
分析儀驅動控制信號到模塊隨后監控來源于模塊的報警信號響應
§ 從模式:
分析儀可以監控主機的監控信號和上拉電阻值并發送模塊報警回來
§ 旁路模式:
監控模塊和主機之間的控制和報警信號交換

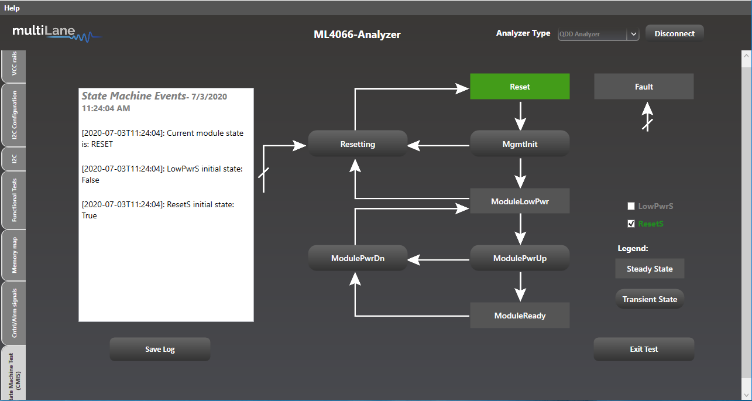

狀態機測試
（通過幾次點擊驗證CMIS的規范性）
§ CMIS X.X 狀態機順序測試
§ 同時支持平面和分頁內存映射
§ 通過按鍵啟動事件切換狀態引導模塊
§ 測量狀態轉換時序和將測試事件記錄到一個文件里
§ 不兼容的行為標記為錯誤
§ 現在支持3.0和4.0版本, 4.1版本在開發中
