隨著數據中心服務器的更新?lián)Q代，AI算力的突飛猛進，服務器上的內部傳輸協議從PCIe4.0到PCIe6.0甚至PCIe7.0突破，傳輸速率也從單通道16GT/S到64GT/S飛躍。在同樣帶寬的條件下，調制方式從NRZ向PAM4的發展也變成了必然，同時為了提高吞吐量市場上更出現了20X的PCIe傳輸線纜，通道數和速率的增加使工程師面臨著前所未有的測試挑戰。
PCIe的發展(源于PCI-SIG)
先讓我們回顧下傳統的SlimSAS、MiniSAS等cable的測量，通常來說這類線纜都是4I、8I為主，也即需要測量8或16對差分通道。從成本的角度來說，大多數客戶會使用VNA+RF switch的方式來進行測量，但這種測量方法耗時較長，特別是要測量FEXT、NEXT等相關參數的時候。多通道VNA從使用角度來說當然是最佳的，但由于通道數多成本極高極少數客戶會用這種方式來進行測量，X16或X20的結構的產品成本更是難以想象。當然通過PCIe的Spec里規定的compliance測試方法，擁有11 Preset Tx的高端誤碼儀加上具有CTLE及DFE功能的高速示波器通用能在時域的角度來衡量這類PCIe線纜的特性，同樣這也面臨了多通道高速示波器成本居高不下的問題。
針對以上這些問題，唐領科技急客戶之所急希望在成本和效率上都能夠給客戶更大的幫助，落地了兩個解決方案。

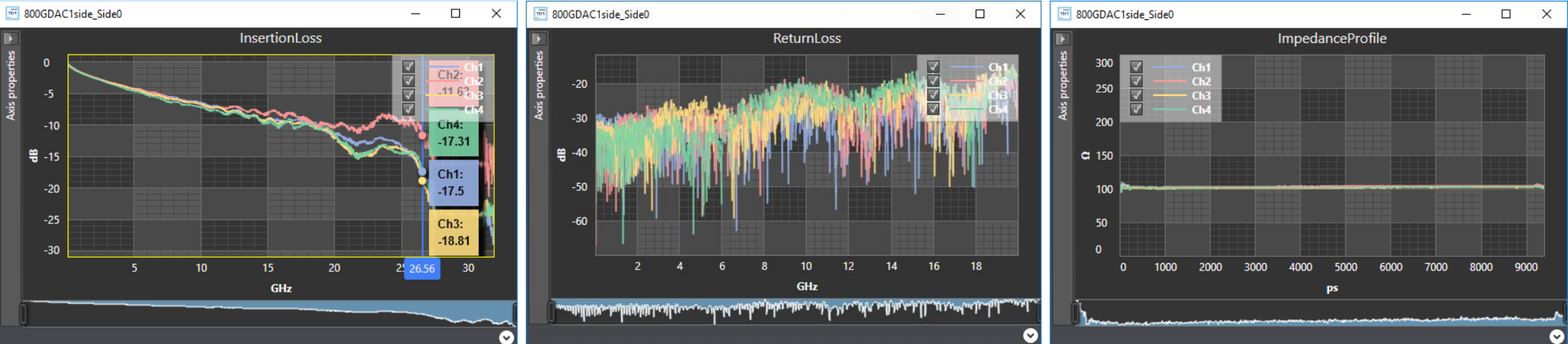

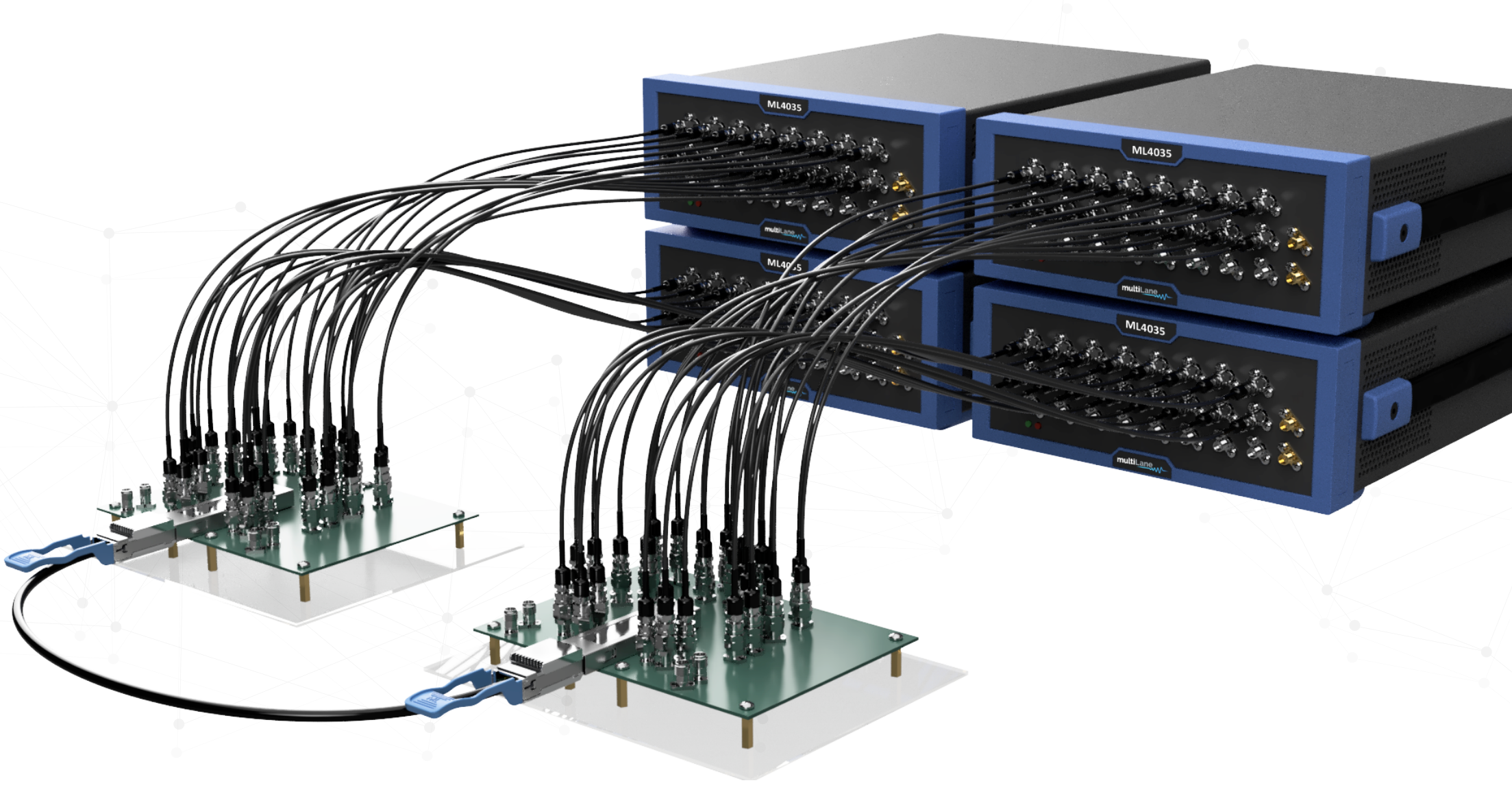

第一個是通過MultiLane的ML4035-TDR 35GHz多通道高速測試儀來取代現有的VNA+RF switch的方式，ML4035-TDR能夠進行4個并行差分通道的同時測量,可同時測試SDD21、SDD11、Impedance、FEXT和NEXT等內容，還可以測量真實的采樣眼圖和誤碼率。如果需要更多通道的測量只要疊加多幾臺設備就可以，成本遠優于多通道插卡式VNA，自動化軟件16通道的測量只需十多秒即可完成所有測試項。

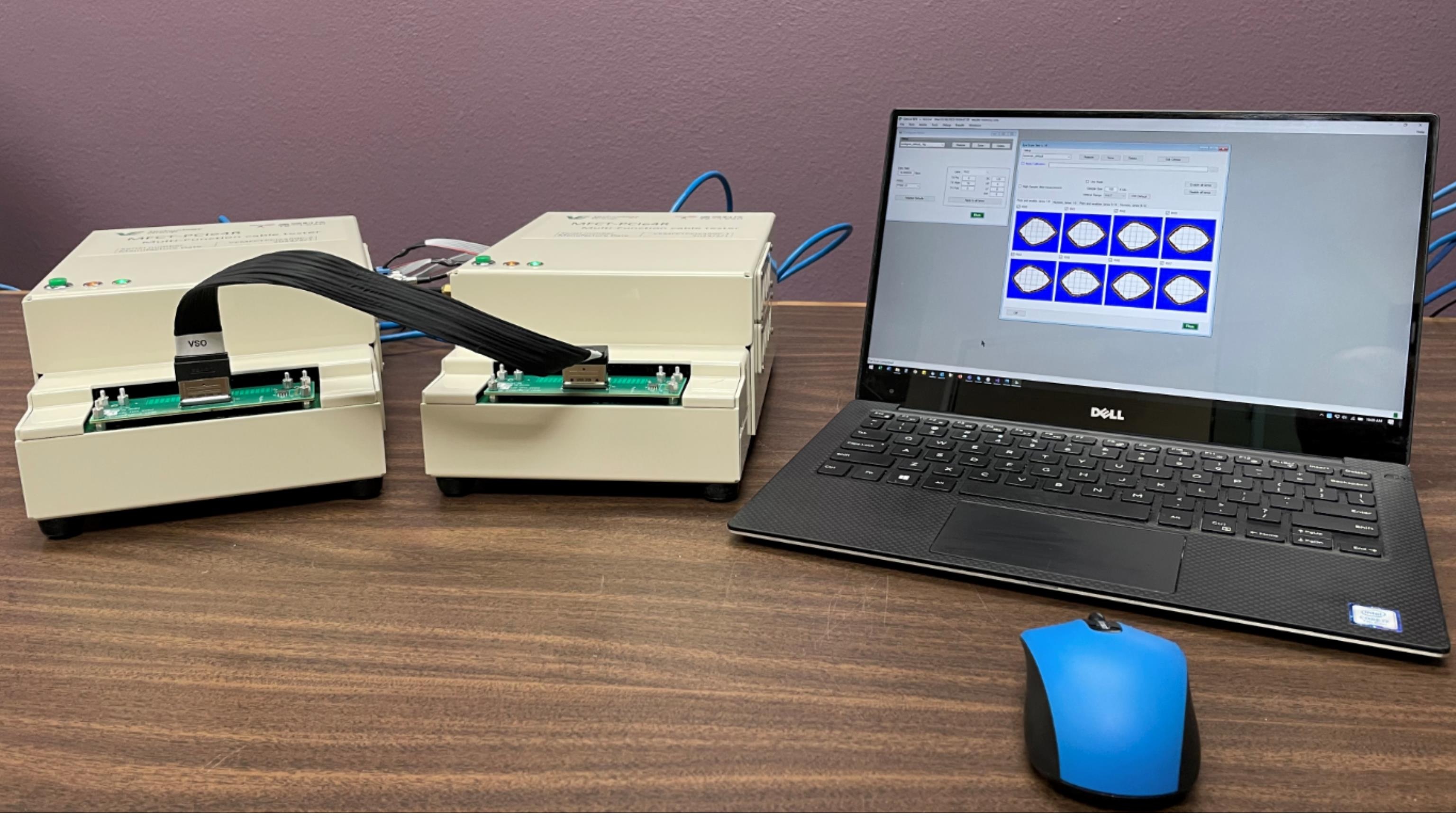

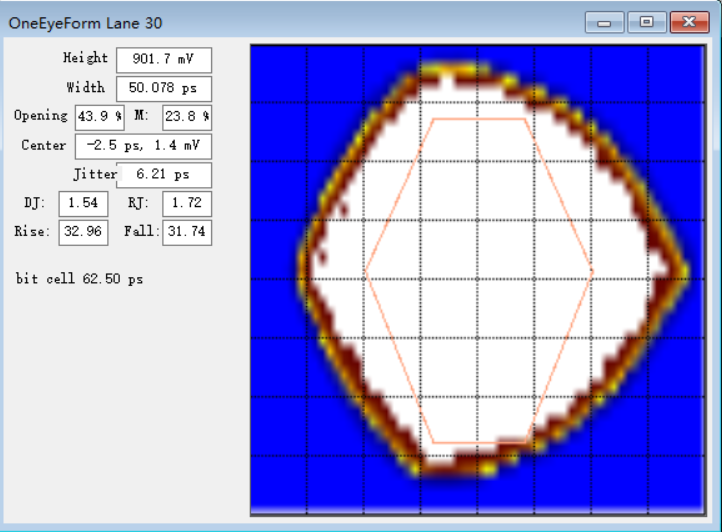

為了讓客戶持續降成本更切合PCIe cable的實際應用環境，唐領科技也自研了為生產線定制的另一個測試方案MFCT多功能高速線纜測試儀，這是一個集合型的測試方案，能在Tx端按照PCIe Spec選擇preset的FIR，同時也可在Rx端模擬CTLE+DFE，來測試不同長度的PCIe cable并通過PCIe的Mask來了解Mask margin、眼高、眼寬及Jitter等參數，模擬更為真實的實際傳輸，軟件的各種算法仍在不斷的更新和改進，包括串?dāng)_等功能驗證，更大程度的做成一臺模擬客戶使用環境的篩選設備，而非學術規格設備。

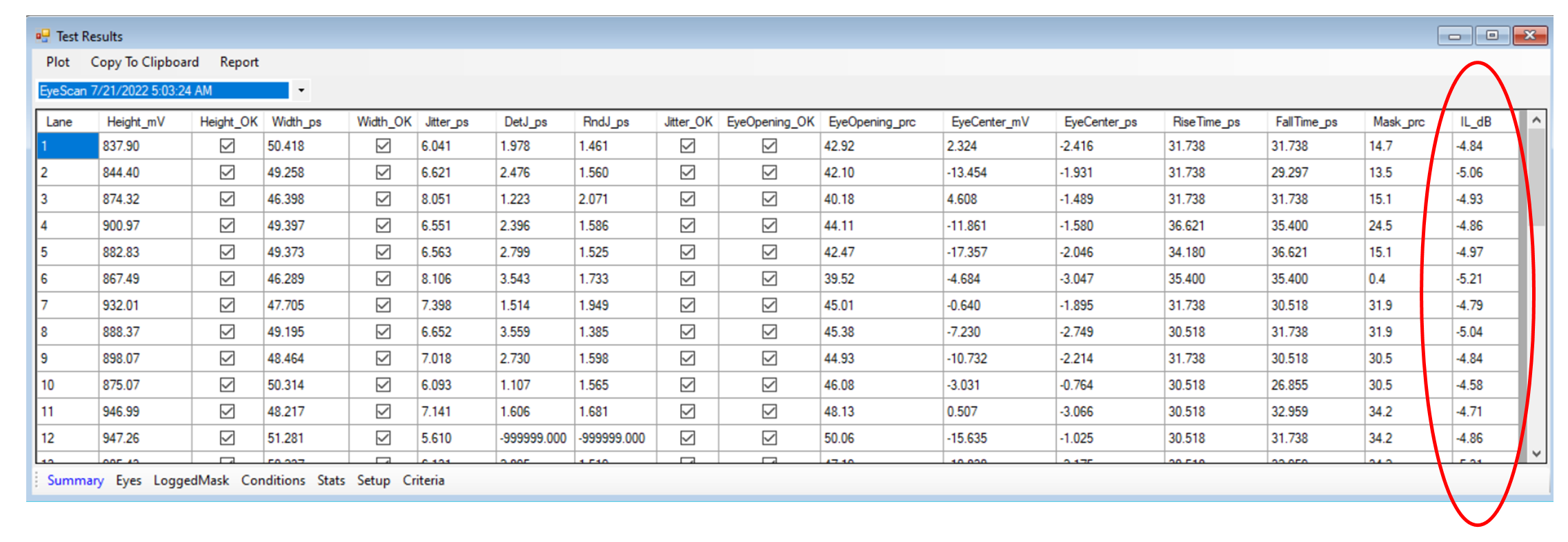

同時，如有需要可使用我們專利的校準技術產生插損值，計算類似VNA的特定頻點的插損值，如需更多的參考頻點則需要更多的測試時間，通道數也可根據客戶需求進行拓展，暫時最多可拓展到40+通道。

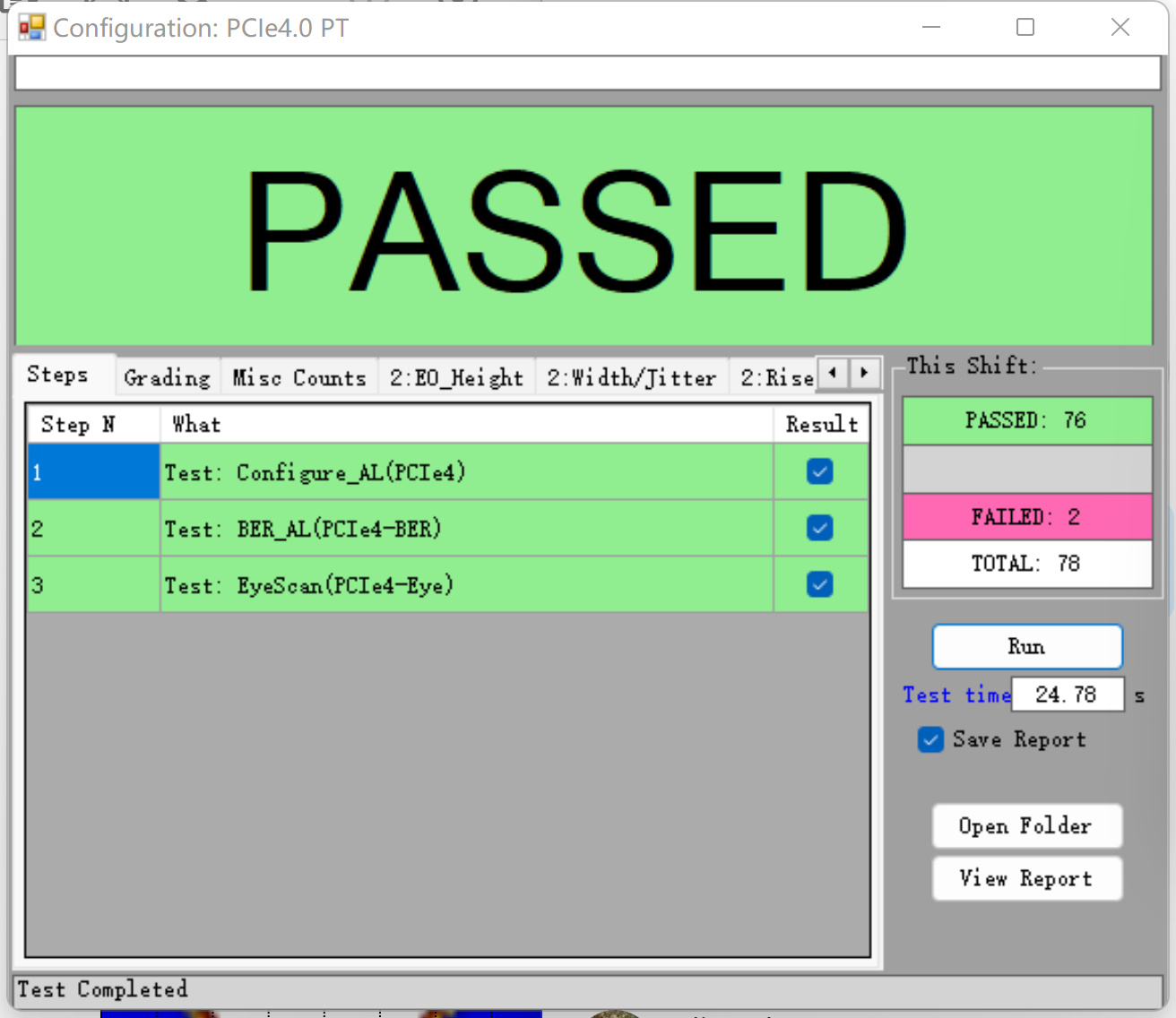

有別于傳統的儀器，這個設備分別擁有工程和生產模式，工程模式用于測試驗證、參數調整、測試流程生成、報告生成及數據庫鏈接等。生產模式即傻瓜式一鍵式服務，切換到對應的生產產品后，直接掃描條形碼即得出測試結果，并統計當班次的pass、fail數量，同時保存測試報告。如無特殊要求，一根32個差分通道的PCIe相關線纜，只需十多秒即可完成所有通道的測量。
同時MFCT測試系統也無需再使用射頻線纜組件，測試夾具通過高速連接器與主板對接即可更換不同類型的測試夾具來應對不同產品的測試，如MCIO、GENZ、LP SlimSAS、SlimSAS等線纜。
如有更多關于高速測試的或其他生產測試的需求可以隨時告訴唐領科技，我們急客戶之急，按客戶實際需求打造最合適的測試方案，即使市場暫時沒有的方案只要可行我們也會砥礪前行。
