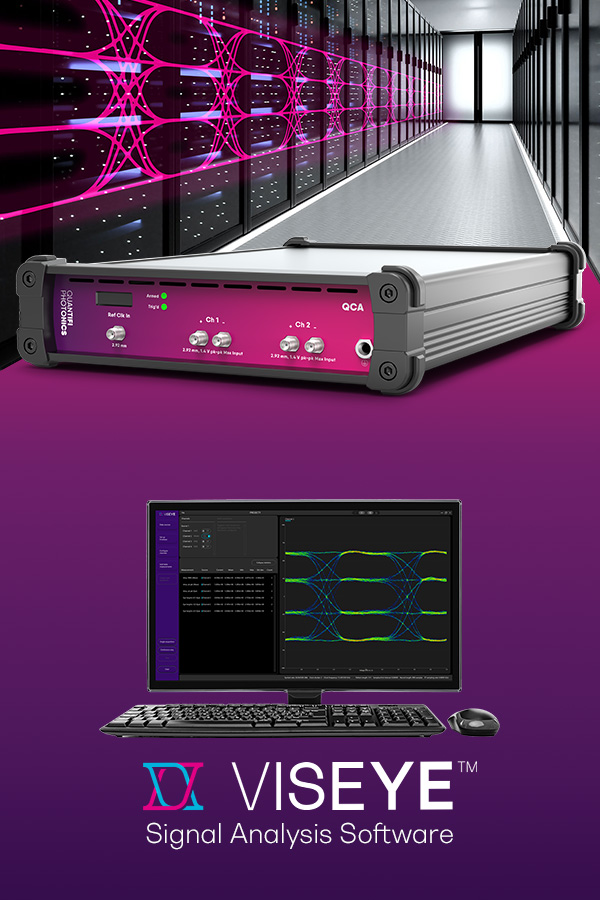

QCA 電采樣示波器（眼圖儀）
- 類別：眼圖分析儀 - 品牌：唐領科技
QCA系列高速通信分析儀是一種具有高質量精密時基和低抖動模式的數字等效時間采樣示波器，旨在為下一代高速互連和高密度ASIC提供一種高效、成本效益高且可擴展的測試解決方案。憑借超低抖動性能和無與倫比的儀器密度，QCA系列非常適合在高產量制造應用中并行進行高精度測量，以優化測試吞吐量并降低測試成本。有32GHz及50GHz帶寬版本，支持26GBD, 32GBD, 53Gbd, 64Gbd PAM4等典型速率信號，有單通道及雙通道可選。
下一代高速互連以及新型、高密度的處理、計算和交換ASIC在超大規模數據中心以及新興的高性能計算（HPC）和人工智能（AI）應用的推廣中發揮著關鍵作用。這些下一代設備將包含數百個通道，每個通道都需要在開發、驗證和制造的所有階段進行測試。
這一發展為測試工程師帶來了一套新的挑戰：如何在滿足顯著增加的測試需求的同時管理測試成本？高度集成技術的故障點被壓縮——因此跳過測試不是一個可行的選擇。所有通道都需要經過驗證，以確保它們符合規格。
高速示波器已用于測試發射機數十年，經過驗證的眼圖和由此衍生的分析（如TDECQ）仍然是主要的性能測量手段，仍然是當今設計、驗證和制造鏈中的瓶頸。在高波特率下，當抖動與幅度（或信號）噪聲、有限帶寬以及多電平信號（如PAM4）結合時，時序偏差和信號完整性會呈指數級惡化，如果抖動得不到控制，將無法實現無誤碼傳輸。
為了能夠正確表征高速接口的質量，測試儀器的抖動噪聲底必須足夠低，以便能夠測量被測設備的抖動。同樣重要的是，測量設備能夠跟蹤高速信號中嵌入時鐘的低頻變化。在依賴接收端數字信號處理或其他先進信號格式的鏈路技術中，所謂的時鐘漂移是典型的。
因此，超低抖動噪聲底和基于PLL的低頻時鐘相位跟蹤對于提供精確測量條件是必不可少的，以實現對100G每通道及以上高速IO接口的準確和可重復表征。
應用
抖動和眼圖測試適用于以下領域：
交換機ASIC
GPU/CPUs
AI/ML處理IC
PAM4 DSPs
中繼器/擴展器IC
其他高速IC，例如：DACs、TIAs和驅動器
電高速IO驗證
高速IC的高量產測試
驗證測試
量產前測試
緊湊設計QCA-1000系列特點
能夠在相對較小的占地面積內提供高密度、高通道數量的測試解決方案。
可擴展性該設計旨在滿足高通道數量驗證以及高產量制造和測試的要求。
易于集成小尺寸、遠程控制和API使得其能夠輕松集成到探測和組裝設備中。
測試成本提高測試效率和測試吞吐量可以降低測試成本，并加速產品上市時間。
精確性能與價格昂貴的研發設備相比，具有相似的功能集和預測價值（相關性）。

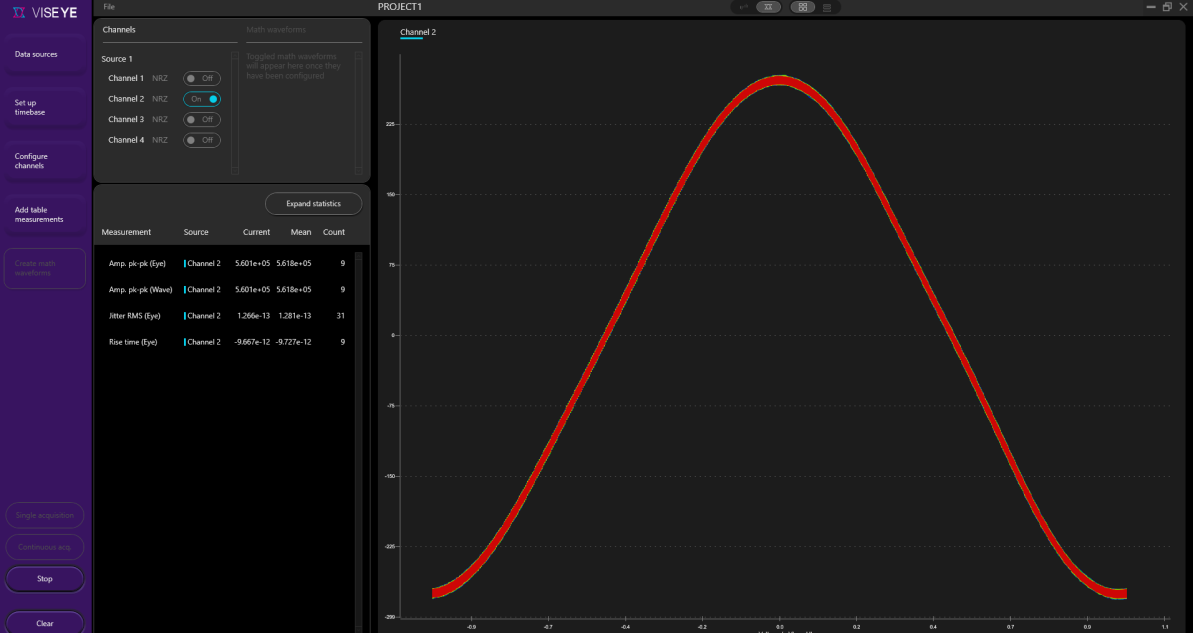

VISEYE?信號分析軟件新設計的可視化和分析軟件具有強大的分析能力，且直觀易用。
低抖動高質量的精密時基和低抖動模式提供了超低抖動噪聲底和基于PLL的低頻時鐘相位跟蹤，能夠精確測量和表征高波特率IO接口。

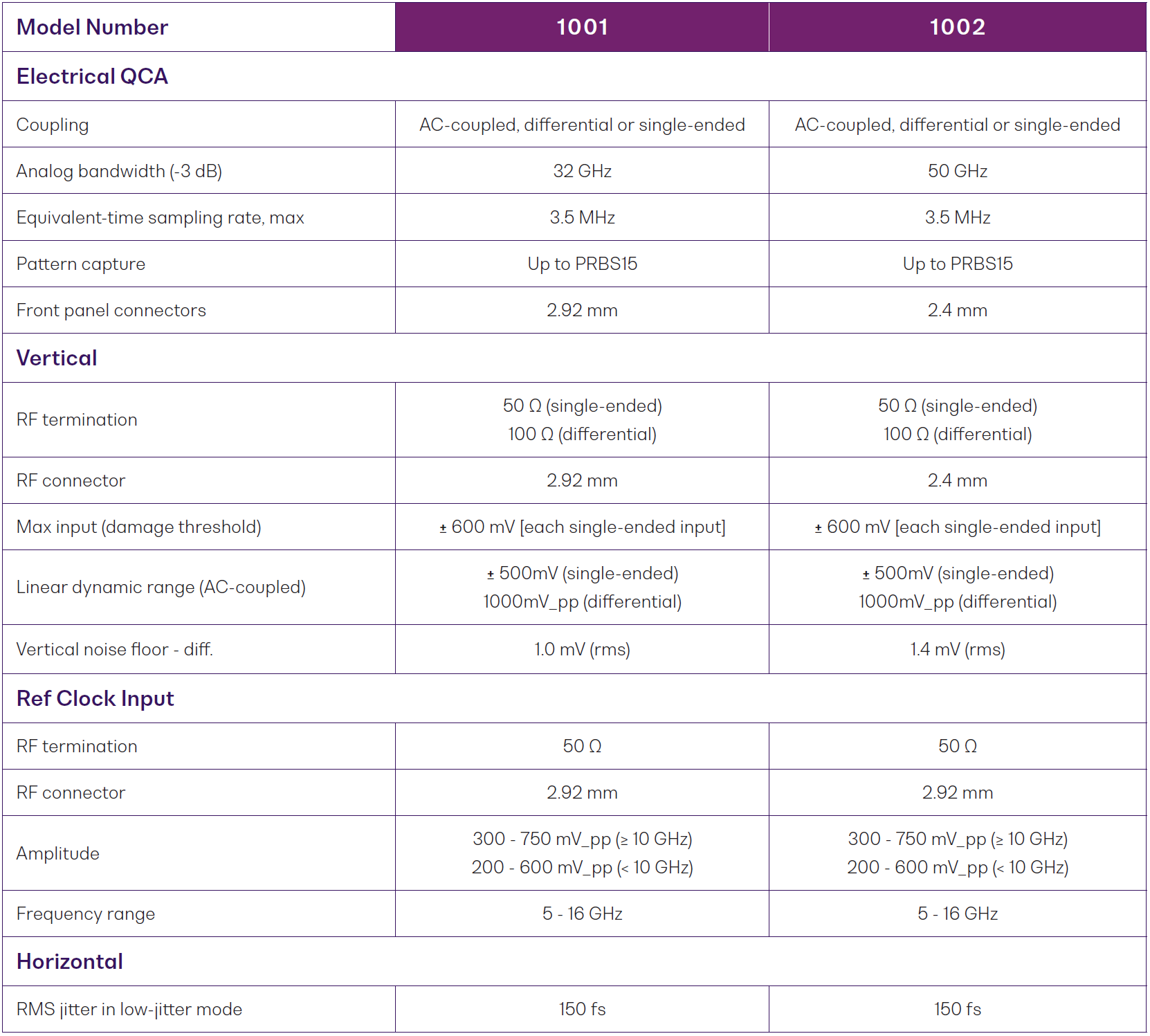

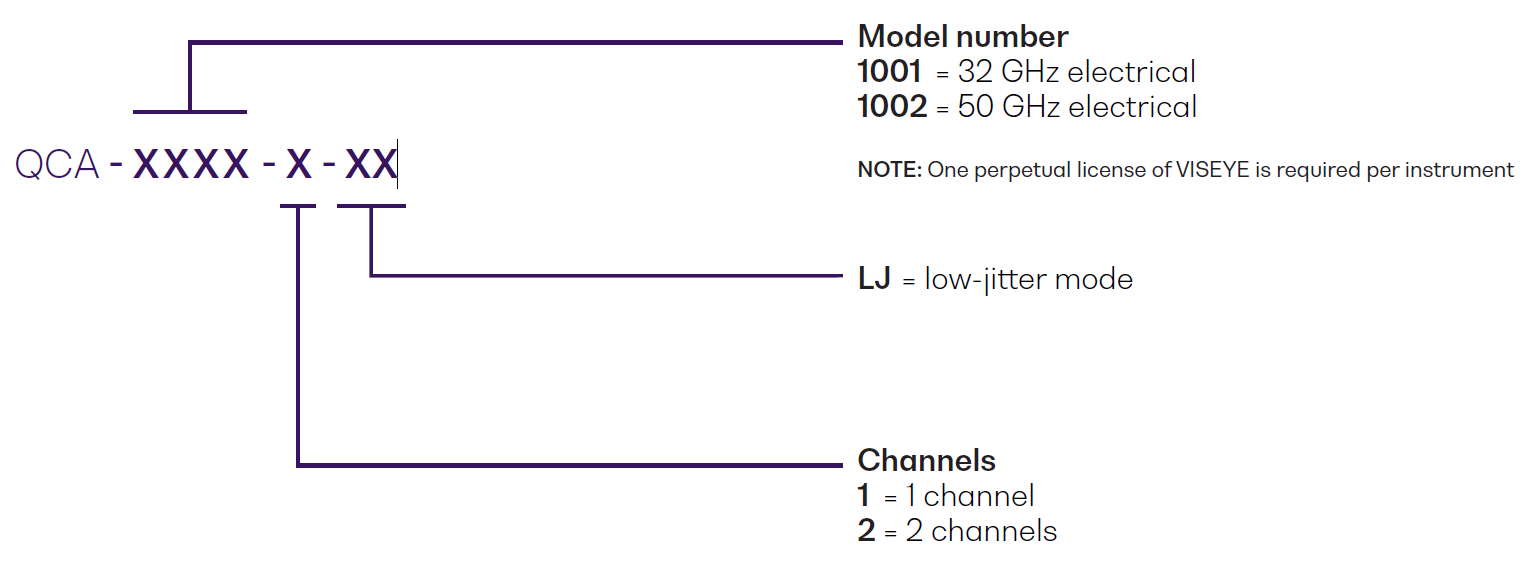

技術參數
