POL 1200系列高速偏振控制器
- 類別：相干光測試設備 - 品牌：唐領科技
1200 系列偏振控制器為高容量制造環境中的偏振依賴測試流程提供了極高速的自動化偏振控制。
功能特點：
快速準確測量偏振特性：能夠在晶圓測試和組件測試中快速準確地測量關鍵偏振特性。

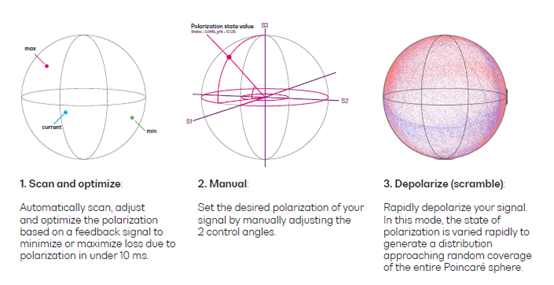

三種工作模式：具備掃描與優化、手動和去偏振（隨機化）三種模式，是一款多功能儀器，支持從研發、驗證到制造的產品生命周期。
緊湊設計：作為單槽 PXIe 模塊，可與我們的光學和電學測試模塊集成，構建靈活、可擴展且高密度的測試系統。
高速操作：極快速的信號優化，適用于偏振依賴測試。
低插入損耗：設計確保極低的插入損耗。
高光功率處理能力：能夠處理高達 500 mW 的光功率（+25 dBm）。
全軟件控制：無需手動調整偏振片或張力螺絲，可通過 SCPI 或gRPC編程命令、LabVIEW 或直觀的基于瀏覽器的 GUI（CohesionUI）進行控制。
全面的觸發功能：在 PXI 中使用輸入觸發信號控制儀器行為。儀器還提供輸出觸發信號，可用于同步光功率計或可調諧激光器等其他儀器。
目標應用：
硅光子器件測試
偏振依賴測試
多功能偏振控制儀器
通用規格：
PXI | |
總線連接 | PXIe |
光纖連接器 | FC/PC, SC/PC, FC/APC, SC/APC |
槽位數量 | 1 |
尺寸 (高 x 寬 x 深) | 130 x 20 x 215 mm (5.1 x 0.8 x 8.5英寸) |
重量 | 約 1 kg (約 2.2 磅) |
存儲溫度范圍 | -40°C 至 70°C (-40°F 至 158°F) |
工作溫度范圍 | 5°C 至 45°C (41°F 至 113°F) |
電源規格：
PXI | |
交流輸入電壓范圍 | 請參考 PXI 系統聯盟發布的最新 PXI Express 硬件規格 |
交流輸入電流 | |
交流頻率范圍 | |
直流輸出電壓 | |
直流輸出電流最大值 | |
尺寸 (長 x 寬 x 高) |
技術規格：

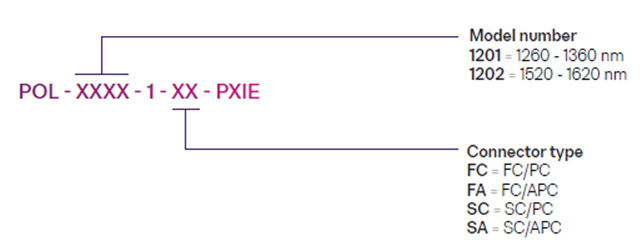

模塊型號 | 1201 | 1202 |
通道數量 | 1 | 1 |
光纖類型 | PMF 輸入，SMF 輸出 | PMF 輸入，SMF 輸出 |
工作波長 | 1260 - 1360 nm | 1520 - 1620 nm |
損傷功率 | +25 dBm | +25 dBm |
插入損耗 | < 1.3 dB | < 1.3 dB |
回波損耗 | > 50 dB | > 50 dB |
偏振依賴損耗 (PDL) | < 0.1 dB | < 0.1 dB |
隨機化模式 | 正弦波、三角波、隨機、手動 | 正弦波、三角波、隨機、手動 |
每個波片的最大頻率 | 100 kHz | 100 kHz |
偏振態 (SOP) 精度 | ±0.5 度 | ±0.5 度 |
SOP 重復性 | ±0.1 度 | ±0.1 度 |
射頻輸入阻抗 | 50 和 1M 歐姆（軟件可配置） | 50 和 1M 歐姆（軟件可配置） |
射頻輸入電壓范圍 | 0 到 5 V | 0 到 5 V |
射頻損傷閾值 | < 0 和 > 6 V | < 0 和 > 6 V |
射頻輸入頻率響應 | 300 kHz | 300 kHz |
